Надежный ремонт, гидроизоляция и защита от коррозии железобетонных конструкций при воздействии воды на бетон с двух сторон на морозе до минус 15°С. Формирует водонепроницаемый, морозостойкий (↑W20, ↑F600) защитно-ремонтный слой увеличенной надёжности, выдерживает деформирующие нагрузки в 1,5-2 раза выше, чем обычные ремонтные материалы. Обеспечивает гидроизоляцию, стойкую в агрессивной среде, к разрушению при деформации, одновременно защищает от коррозии.
Ускоряет ремонтные работы за счет быстрого схватывания и набора прочности (25-30Мпа) через сутки.

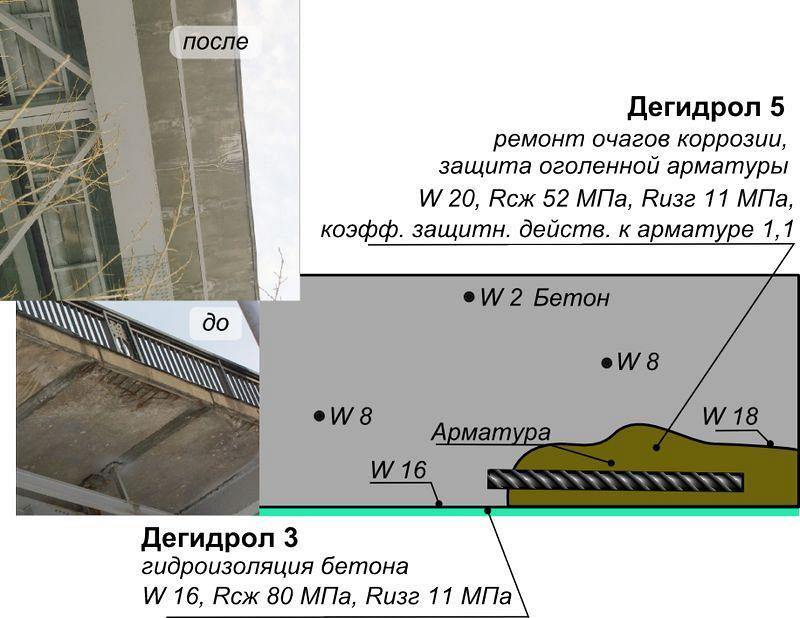

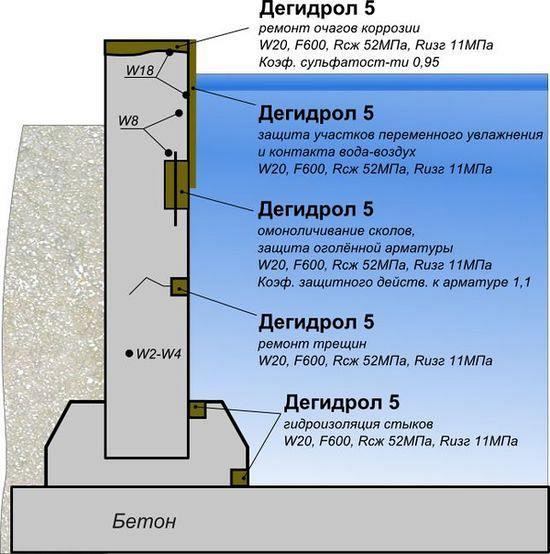

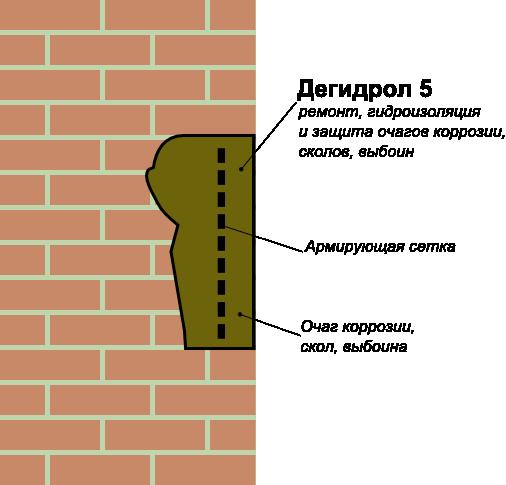

Применяется для заделки и гидроизоляции стабильных швов, трещин, стыков, в т.ч. стыков бетон-металл; для создания защитного слоя поверх арматуры, металлич. закладных элементов при их оголении или недостаточном защитном слое бетона; для качественного ремонта, защиты и гидроизоляции подверженных усиленной коррозии участков (в т.ч. с оголением арматуры, иных элементов) на конструкциях из бетона, камня, кирпича.
Допускается к применению на объектах хозяйственно–питьевого назначения.
Упаковка – ведра по 5 кг, пакеты по 20 кг. Транспортная упаковка – мешок 20 кг или кратные 20 кг сборные упаковки.
Расход:
1,7 кг на 1 дм31,7 кг/м2 на каждый миллиметр толщины слоя материала, т.е. 3,4 кг/м2 для слоя 2 мм или 8,5 кг/м2 для слоя 5 мм
Основные технические показатели
Рабочего раствора материала:
4.Сроки схватывания:
- начало, час, не ранее 0,75
- конец, час, не позднее 4
5. Сохраняемость первоначальной подвижности (живучесть), мин, не менее 15
Достигаемые после затвердевания раствора материала:
6. Повышение марки водонепроницаемости бетона при нанесении на поверхность бетона с подачей воды со стороны обратной обработанной материалом, с марки W2 до марки, не менее
- без удаления слоя материала W18
- с удалением слоя материала W8
7. Водонепроницаемость самого материала, марка, не менее W20
8. Повышение марки морозостойкости бетона при нанесении на поверхность бетона, с марки F50 до марки, не менее F400
9. Морозостойкость самого материала, марка, не менее F600
10. Прочность на сжатие самого материала, МПа, не менее
- в возрасте 1 суток 25
- в возрасте 28 суток 52
11. Прочность на растяжение при изгибе самого материала, МПа, не менее 11
12. Линейная усадка, мм/м, не более 0,06
13. Адгезия слоя материала с бетоном, МПа не менее 3
14. Адгезия слоя материала с металлом (сталь Ст-3), МПа, не менее 2,5
15. Коэффициент защитного действия по отношению к стальной арматуре, не менее:
- самого материала 1,1
- бетона, обработанного материалом 1,05
16. Коэффициент коррозионной стойкости по сульфатам, не менее:
- самого материала 0,95
- бетона, обработанного материалом 0,92
