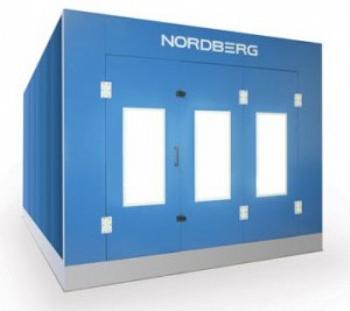

Окрасочно-сушильная камера c металлическим основанием для окраски легковых автомобилей
Наружные габариты 7006 х 5606 х 3400 мм.
Внутренние габариты 6900 х 3900 х 2700 мм.
3-х створчатые ворота 3000 х 2600 мм.
Дверь персонала со смотровым окном и замком-клапаном 800 х 2000 мм.
Основание - профилированный металл
Номинальная нагрузка на пол 500 кг на отпечаток колеса. Имеется возможность установки на уровень пола или в бетонный приямок 7006 х 4006 х 300мм.
Напольные решетки 5 рядов - 30 шт.
Потолочные светильники под углом 45° Phillips 8 шт. по 3 лампы 36 Вт.
Итого 24 лампы 864 Вт.
Настенные светильники Phillips алюминиевая рамка 25мм. 8 шт. по 2 лампы 18 Вт.
Итого 16 ламп 320 Вт.
Стеновые сандвич панели толщиной 50мм.
Теплогенераторный блок - в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер.
Изготовлен из профилированного металла стенки -оцинкованная сталь.
Электромотор притока Осевой мотор передает вращение непосредственно на лопасти вентилятора, за счет этого малошумен, имеет высокую производительность и долговечен, т.к. нет лишних ременных передач. 7,5 кВт.
Электромотор вытяжки по технологии "SIEMENS", с пониженным уровнем шума 7,5 кВт.
Воздухопоток 22000 м3/час.
Теплообменник округлой формы изготовлен из термостойкой, нержавеющей стали. 1130 х 580 х 700 мм.
Горелка производство Италия.
Расход топлива 8 - 17 кг/час.
Тепловая мощность 95 - 202 кВт
Тип топлива - дизельное.
RIELLO F40 (опционально можно установить горелку на природном газе или отработанном топливе)
Заслонка - шибер
Для управления давлением Заслонка рецеркуляции с пневмоприводом
Экономия топлива в режиме сушки.
Фильтры Предфильтр, потолочный, напольный, экстракционный
Датчик давления Жидкостной
Пульт управления Температурный контроллер, учет времени, таймер, окраска-окраска с нагревом, - сушка, тумблер освещения, аварийное отключение, индикатор ошибок.
Противопожарный датчик автоматическое отключение горелки в случае превышения температуры
Общая мощность 16.2 кВт.
Система крепления фильтров, аксессуары и комплектующие, метизы - заклепки болты, герметики, стекла, фурнитура и все остальное для полноценной работы профессиональной покрасочно-сушильной камеры.
Качество лакокрасочного покрытия, полученного в окрасочных камерах Nordberg, гарантирует самая эффективная среди моделей подобного класса система вентиляции. Все модели камер оснащены системой принудительной вытяжки, воздухопоток которой контролируется ручным шибером, за счет чего достигается оптимальное давление внутри камеры и исключается возможность турбулентности, а также попадание внутрь внешней пыли.
Уникальная система безопасности работы окрасочно-сушильных камер Nordberg собранная на высококласном европейском оборудовании позволяет автоматически отключать нагревательный блок при достижении в камере заданной температуры. Предохранительный дверной пневмоклапан предотвращает возможность деформации стен избыточным давлением. Специальный пред- и поствентиляционный таймер обеспечивает вытяжку летучих веществ после каждого цикла сушки для надежной пожаро- и взрывобезопасности.
Все окна и светильники сделаны из взврывобезопасного стекла.
Освещение при помощи люминесцентных ламп обеспечивает такой световой поток, спектр которого наиболее приближен к свету полуденного солнца.
Важнейший фактор при эксплуатации - экономичность камеры. Во время цикла сушки до 90% горячего воздуха с вытяжки поступает обратно в окрасочную камеру, что существенно экономит энергоресурсы, а также эффективно поддерживает температуру и скорость высыхания лакокрасочного покрытия. Применяемая конструкция теплообменника из нержавеющей стали, доводит коэффициент теплообмена в нем до 80%.
