Молниезащита-грозоразрядники РДИМ-10-1,5-IV-УХЛ1

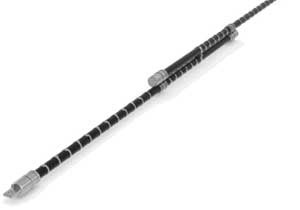

"Предназначен для защиты от прямых ударов молнии и индуктированных грозовых перенапряжений воздушных линий электропередачи (ВЛ) и подходов к подстанциям напряжением 6, 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами. РДИМ обладает наилучшими вольт-секундными характеристиками, именно поэтому его целесообразно применять для защиты участков линии, подверженных прямым ударам молнии, а также для защиты подходов к подстанциям ВЛ. РДИМ состоит из двух отрезков кабеля из полиэтилена высокого давления с резистивным корделем, соединённых между собой хомутами. Разрядник снабжён оконцевателями, с помощью которых он присоединяется при помощи универсального зажима к проводу и при помощи кронштейна крепления к опоре ВЛ. Элементы крепления дополнительно соединены с траверсой посредством шины для осуществления заземления. Конструкция зажима для провода имеет две модификации, позволяющие устанавливать разрядник как на неизолированные провода, так и на защищённые провода, для которых зажим имеет прокусывающие шипы. Технология грозозащиты длинно-искровыми разрядниками применима для ВЛ с любыми видами опор - железобетонными, металлическими, деревянными , изоляторов - штыревыми, натяжными, подвесными, фарфоровыми, стеклянными, полимерными, и проводов, как защищенными, так и неизолированными. Принцип работы РДИМ состоит из двух отрезков кабеля с корделем, выполненным из резистивного материала. Отрезки кабеля сложены между собой так, что образуются три разрядных модуля 1, 2, 3 . Отрезки резистивного корделя подсоединяются к металлическим оконцевателям через внутренние искровые промежутки И1, И2, И3, И4. При воздействии импульса грозового перенапряжения они перекрываются и резистивный кордель верхнего отрезка кабеля, имеющий сопротивление R, выносит высокий потенциал U на поверхность нижнего отрезка кабеля в его средней части. Аналогично, резистивный кордель нижнего отрезка кабеля, имеющий также сопротивление R, выносит низкий потенциал 0 на поверхность верхнего отрезка кабеля в его средней части. Таким образом, к каждому разрядному модулю одновременно приложено полное напряжение U и для всех трёх разрядных модулей 1, 2, 3 созданы условия для одновременного начала развития скользящих разрядов, которые, при перекрытии соответствующих модулей, создают единый, длинный канал перекрытия. Технические характеристики Класс напряжения 10 кВ Длина перекрытия по поверхности 1500 мм; Импульсное 50 %-ное разрядное напряжение, не более; на положительной полярности 100 кВ; на отрицательной полярности 90 кВ; Напряжение координации с изолятором ШФ10-Г 300 кВ; Многократно выдерживаемое внутренней изоляцией 50 импульсов; импульсное напряжение не менее 300 кВ; Выдерживаемое напряжение промышленной частоты, не менее 42 кВ в сухом состоянии; 28 кВ под дождём; Многократно выдерживаемый 20 импульсов; импульсный ток 8/20 мкс, не менее 40 кА; Масса 1,6 кг Срок службы, не менее 30 лет"
