Молниезащита грозоразрядник РДИШ-10-IV-УХЛ1

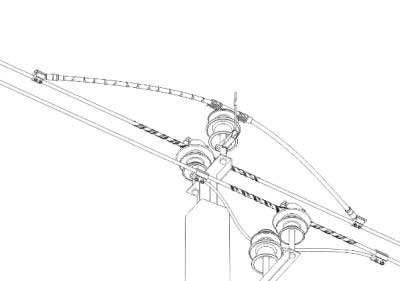

Разрядник предназначен для защиты ВЛ напряжением 6, 10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий в тех случаях, когда необходимо применять двойное крепление проводов. Принцип работы При возникновении на проводе ВЛ индуктированного грозового импульса перенапряжения металлическая трубка на кабеле разрядника приобретает тот же высокий потенциал, что и провод (вследствие большой емкостной связи между трубкой и жилой кабеля). Поэтому первоначально практически всё грозовое перенапряжение оказывается приложенным к искровому воздушному промежутку между трубкой и заземлённым стержневым электродом. При напряжении порядка 50-70 кВ промежуток пробивается, и металлическая трубка на поверхности кабеля приобретает нулевой потенциал земли. Таким образом, перенапряжение оказывается приложенным между жилой кабеля и металлической трубкой на его поверхности. Под воздействием этого перенапряжения вдоль поверхности изоляции разрядника развивается скользящий разряд, который проходит от металлической трубки через промежуточные кольцевые электроды к соответствующему оконцевателю. Провод ВЛ оказывается связанным с заземлённой опорой через длинный канал разряда, который разбит на отдельные отрезки кольцевыми электродами. После прохождения импульсного тока грозового перенапряжения по каналу разряда протекает сопровождающий ток промышленной частоты. Однако при первом переходе тока через ноль разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания и отключение ВЛ. Технические характеристики КЛАСС НАПРЯЖЕНИЯ 10 кВ Длина перекрытия по поверхности 80 см Внешний искровой промежуток 2-4 см Импульсное 50 %-ное разрядное напряжение, не более 110 кВ на положительной полярности 90 кВ на отрицательной полярности Напряжение координации с изолятором ШФ10-Г 300 кВ Многократно выдерживаемое внутренней изоляцией 50 импульсов импульсное напряжение, не менее 300 кВ Выдерживаемое напряжение промышленной частоты, не менее 42 кВ в сухом состоянии 28 кВ под дождём Многократно выдерживаемый 20 импульсов импульсный ток 8/20 мкс, не менее 40 кА Масса 2,3 кг Срок службы, не менее 30 лет Установка Основным элементом разрядника является отрезок специального кабеля с алюминиевой монолитной жилой ? 9 мм и трёхслойной изоляцией из сшитого полиэтилена (ПЭ) общей толщиной около 4 мм. Прилегающий к жиле слой выполнен из проводящего ПЭ, средний слой - из чисто изоляционного ПЭ, а наружный слой - из светостабилизированного трекингостойкого ПЭ. На одном из плечей отрезка кабеля установлены промежуточные кольцевые электроды, обеспечивающие разбиение канала перекрытия на отдельные отрезки. Кабель снабжён алюминиевыми оконцевателями, через которые жила кабеля выступает за пределы изоляции.
