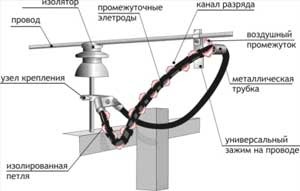

 Данные разрядники, имеющие в соответствии с утвержденными в 2002 году Техническими Условиями официальное сокращенное название РДИП-10-IV-УХЛ1, прошли все необходимые испытания и сертификацию, приняты МВК к серийному производству и массовой эксплуатации в энергосистемах. В настоящее время РДИП-10-IV-УХЛ1 находят все более широкое применение в различных регионах страны при строительстве новых, реконструкции и техническом перевооружении существующих ВЛ 6,10 кВ, в соответствии с проектными решениями, базирующимися на необходимой нормативно-технической документации, разработанной институтом «ОАО РОСЭП». Число разрядников, успешно эксплуатируемых во многих регионах России, превышает 200 000. РДИП-10 предназначен для защиты воздушных линий электропередачи напряжением 6-10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре окружающего воздуха от минус 60°С до плюс 50°С в течение 30-и лет. Технические характеристики Разрядные характеристики РДИП-10 обеспечивают то, что ни один из изоляторов всех трех фаз в данной схеме не перекрывается, поскольку каждый из них защищен разрядником, установленным электрически параллельно ему и расположенным либо непосредственно рядом с изолятором, либо на соседней опоре. При уровнях индуктированных перенапряжений, близких к импульсному напряжению срабатывания разрядника, возможно перекрытие разрядника лишь на одной опоре, приводящее к однофазному замыканию на землю. Ток замыкания при этом не превышает 10-20 А, и петлевой разрядник с общей длиной перекрытия 80 см гарантированно исключает возникновение силовой дуги. Класс напряжения 10 кВ Длина перекрытия по поверхности 78 см Внешний искровой промежуток 2-4 см Импульсное 50 %-ное разрядное напряжение, не более 110 кВ на положительной полярности 90 кВ на отрицательной полярности Напряжение координации с изолятором ШФ10-Г * 300 кВ Многократно выдерживаемое внутренней изоляцией импульсное 50 импульсов напряжение, не менее 300 кВ Выдерживаемое напряжение промышленной частоты, не менее в сухом состоянии 42 кВ под дождём 28 кВ Многократно выдерживаемый импульсный ток 8/20 мкс, не менее 20 импульсов 40 кА Масса 2,3 кг Срок службы, не менее 30 лет
