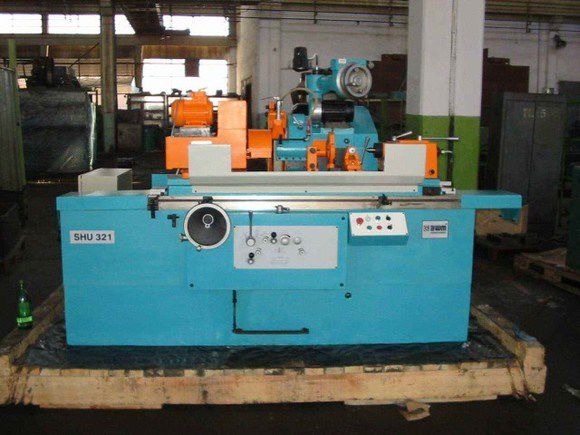

Универсальный круглошлифовальный станок ШУ 321 тип 700

"Универсальный круглошлифовальный станок ШУ 321 тип 700 Описание и технические характеристики станка: Универсальный круглошлифовальный станок ШУ321 предназначен для шлифования внешних и внутренних цилиндрических и конусных поверхностей. Также он предназначен для шлифования лицевых поверхностей ротационных деталей: валы, оси, втулки, фланцы и т.д. При внешнем шлифовании деталь крепится в патроннике или между центрами, при внутреннем же шлифовании деталь крепится только в патроннике. Основные движения станка: -продольное движение стола (ручное и автоматическое); -поперечное движение шлифовального суппорта (ручное, автоматическое, быстрое, подвод-отвод); -круговое движение шпинделя передней бабки (респ. детали, закреплённый в передней бабке); -круговое движение шлифовального диска для внешнего шлифования; -круговое движение шлифовального диска для внутреннего шлифования; По точности работы универсального кргулошлифовального станка ШУ 321 отвечает БДС 2196-83 и БДС 14448-82 "Станки металлорежущие. Нормы точности." и DIN 8632 T1 "Werkzeugmaschinen; Planschleifmaschinen mit Waagerechter Schleifspindel und beweglichem Rechtecktisch bis 1600 mm Schleflange; Abnahmebedingungen." Основными характеристиками круглошлифовальных станков являются: -шероховатость обработанных цилиндрических поверхностей Ra -отклонение от округлости обработанных цилиндрических поверхностей в поперечном сечении - до 0,0025 мм; -постоянство диаметра продольного сечения (отклонение от цилиндричности) - до 0,01 мм; Данными показателями станок отвечает требованиям DIN 8630 (отклонение от округлости до 0,003 мм и отклонение от цилиндричности - до 0,01 мм). Технические данные станка ШУ 321 Параметр Ед. изм. Диаметр заготовки - при внешнем шлифовании мм 8-320 - при внутреннем шлифовании мм 30-250 Высота центров мм 165 Максимальная длина шлифования - при внешнем шлифовании (между центрами) мм 710 - при внутреннем шлифовании (в патроннике) мм 135 Максимальный угол поворота стола - по часовой стрелке 3о - против часовой стрелки 11о Шлифовальный диск мм 400х50х203 Угол поворота стола шлифовального суппорта +/-90о Обороты шлифовального шпинделя для наружного r.p.m. 1980 Передняя бабка - угол поворота по часовой стрелке 30о - угол поворота против часовой стрелки 90о - интервал оборотов r.p.m. 30-400 Задняя бабка - размер неподвижного центра Morse 4 - ход пиноли мм 35 Интервал автоматических поперечных подач мм 0,0025-0,02 Интервал продольных подач м/мин 0,1-8 Минимальные поперечные подачи мм 0,0025 Интервал продольных подач мм/мин 75-4000 Мощность главного электродвигателя кВт 5,5 Мощность электродвигателя гидравлического кВт 1,5 Мощность электродвигателя передней бабки кВт 0,75 Мощность электродвигателя охлаждающей системы кВт 0,25 Мощность электродвигателя смазывающей системы кВт 0,25 Тип управления: (Возможна установка ЧПУ Fanuc) Гидромеханическое"
