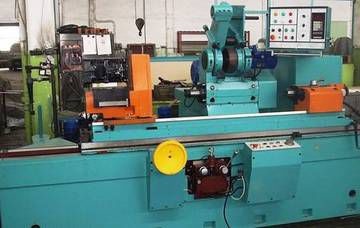

Круглошлифовальные станки ШУ322.21 тип 1000 с ЧПУ
|
Поделитесь страницей в Социальных сетях
|
|
 Круглошлифовальные станки ШУ322.21 тип 1000 с ЧПУ Универсальные Круглошлифовальные станки с ЧПУ предназначены для обработки торцевых, внутренних и наружных поверхностей высокоточных деталей цилиндрической и конусообразной формы путем шлифования. При шлифовании внутренних поверхностей деталь зажимается только в патроне. При шлифовании же наружных поверхностей деталь можно закрепить в центрах, либо зажать в патроне. Шпиндель станка оборудован специальными гидравлическими опорами, что позволяет достигать шероховатости обрабатываемой поверхности 0,4 мкм и допусков отклонения от округлости обрабатываемой поверхности в поперечном сечении в пределах 0,0025 мм, цилиндричности - в пределах 0,01 мм. Круглошлифовальный станок оснащён гидравлической системой управления подачи. Это позволяет проводить циклическую обработку поверхностей с минимальными затратами основного и вспомогательного технологического времени. Круглошлифовальный станок обладает удобной системой наладки и управления, которая позволяет производить переналадку между однотипными деталями, а также между настройками на шлифование наружных и внутренних поверхностей с минимальными временными затратами. Описание станка и технические характеристики: Параметр/Модель ед. изм. ШУ 322.21 тип 1000 Высота центров мм 165 Диаметр обрабатываемой детали Наружное шлифование мм 8-320 Внутреннее шлифование мм 10-200 Длина обработки При наружном шлифовании (в центрах) мм 1000 при внутреннем шлифовании (в патроне) мм 200 Шлифовальный диск Размеры шлифовального круга мм 500х80х203 Угол поворота шлифовального суппорта deg +/- 90o Периферийная скорость м/сек 35 Передняя бабка Угол поворота deg 90o Обороты при внешнем шлифовании об/мин 0 - 750 Обороты шпинделя при внутреннем шлифовании об/мин 12250 Задняя бабка Неподвижный центр Морзе 5 Ход пиноли мм 50 Скорость автоматической поперечной подачи мм/мин 0,0005-0,05 Скорость продольной подачи м/мин 0,05 - 8 Скорость поперечной подачи мм/мин 0,1-5000 Программируемый шаг для поперечной (и для продольной) подачи мм 0,0005 Система ЧПУ тип Fanuc Мощность главного двигателя кВт 10 Мощность двигателя гидравлического агрегата кВт 1,5 Мощность двигателя передней бабки кВт 1,1 Мощность двигателя охлаждающей системы кВт 0,25 Мощность двигателя смазывающей системы кВт 0,25 Тип управления контроллер Количество управляемых осей, шт. 1 Габаритные размеры станка Вес кг 8000 Д х Ш х В мм 4500 х 2700 х 1880
