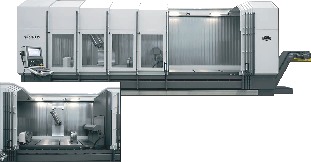

Вертикально-горизонтальный обрабатывающий центр с поворотной шпиндельной головкой мод.VHC (перемещения Х=1760…9000, Y=500…900, Z=600…900)
|
Поделитесь страницей в Социальных сетях
|
|
 Вертикально-горизонтальные фрезерно-токарные обрабатывающие центры. Системы управления Siemens или Heidenhain, выносной пульт. Управляемые от ЧПУ поворотные столы, контрподдержки, поворотные мостики. Различные варианты защитных ограждений. Измерительные системы для контроля заготовки и инструмента. Транспортер стружки, подача СОЖ через ось режущего инструмента. Угловые головки, загрузочные станции, гидравлические зажимы и многое другое. VHC (Вертикально-горизонтальный центр),спроектированный как обрабатывающий центр сподвижной колонной и поворачивающимся по оси Y шпинделем - идеальный станок для 3-х сторонней обработки. В комбинации совстроенным или устанавливаемым поворотным столом с управлением от ЧПУ центр может быть использован для 5-ти сторонней обработки заготовок за одну установку . Диапазон перемещений по оси Х от 1600 до 12000 мм обеспечивает полное и гибкое использование VHC как для обработки больших деталей в одной рабочей зоне, так и использование маятникового режима с двумя рабочими зонами. В этом случае рабочие зоны могут быть разделены ассиметрично. Обрабатывающие центра серии VHC с исполнением шпинделя SK40 (HSK A-63) имеют перемещение по оси Y 600 мм (версия 2) или 900 мм (версия 3). Благодаря большим размерам, качественным направляющим и мощным шпинделям (40 kW) станки обоих версий позволяют производить любые виды обработки, доступные для обрабатывающих центров подобного класса. По запросу центра могут изготавливаться с исполнением шпинделя SK 50 (HSK A-100). Имея такие же перемещения по осям X/Y и исполнение шпинделя SK 50 (HSK A-100) модель VHC 50 предназначена для операций резания в тяжелых условиях. Увеличенный диапазон перемещений по оси Z до 1000 мм, большие рабочие зоны и поворотные столы с диаметром до 1500 мм позволяют производить многостороннюю обработку больших деталей сложной формы.
