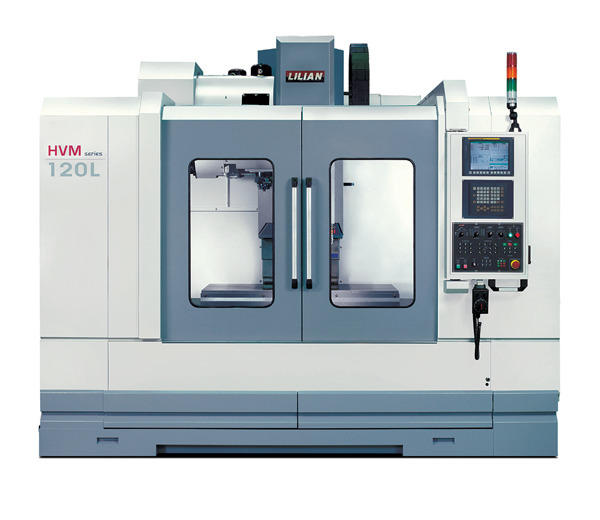

Высокоскоростной вертикально-фрезерный обрабатывающий центр с направляющими качения HVM120L
|
Поделитесь страницей в Социальных сетях
|
|
 "Стандартная комплектация: • Система ЧПУ Fanuc Oi-MD (A) + 10.4? LCD + AlCCll + сервер данных • Привод шпинделя: прямой (D), 11/15 кВт, 12000 об/мин • Приводы по осям Х/Y/Z. Fanuc ?22 4 кВт • Автоматическая система смазки, 4 л • Система продувки шпинделя • Флюорисцентное рабочее освещение • «Жесткое» резьбонарезание • Полностью закрытое ограждение • АУСИ типа «Рука» на 30 позиций • Охлаждение шпинделя и ШВП • Разъем для передачи данных RS232, USB • Пневмокомпенсация веса шпиндельной бабки • Цельнолитые узлы крепления ШВП • Линейные направляющие • Суперпрочная широкая цельнолитая станина с уникальной конструкцией внутренних ребер жесткости • 3-цветная индикация работы станка • Выносной пульт управления • Набор инструмента для обслуживания станка • Набор уровневых болтов и подкладок • Инструкция по эксплуатации • Инструкция по обслуживанию • Инструкция по программированию • Каталог запасных частей • Гарантия Fanuc — 2 года • Гарантия на механические части — 1 год Опции: • Электронная система помощи оператору для Fanuc Oi-MD • Поворотный стол 4 ось, 4+1 ось управляемая ЧПУ • Трансформатор 15 кВт 380 В • Стружечный конвейер шнекового типа • Система измерения инструмента Renishaw TS-27R • Система измерения заготовки Renishaw ОМР-60 • Система охлаждения СОЖ • Система охлаждения масла шпинделя и ШВП • Система кондиционирования электрошкафа Параметры Единицы HVM120L измерения Размер рабочего стола мм 1260 x 610 Размер Т-паза мм 18 х 100 х 6 Перемещение по осям Х/Y/ Z мм 1200 х650х630 (800 опция) Позиционирование мм 0.005/300 Повторяемость мм ± 0.003 Мощность приводов по осям Х/Y/ Z кВт Fanuc ? 4/4/4 Скорость быстрых подач м/мин 36х36х36 Скорость рабочих подач мм/мин 1-20000 Тип шпинделя - ВТ-40 (прямой привод) Мощность привода шпинделя кВт 15 Скорость вращения шпинделя об/мин 10000/12000 Расстояние от торца шпинделя до поверхности стола мм 100-730 Расстояние отцентра шпинделя до колонны мм 740 Автоматическая система смены инструмента количество позиций тип ""Рука"" 30 Время смены инструмента (И-И) сек 1,3 Максимальный диаметр смежного инструмента мм 80 Максимальный вес инструмента кг 6 Мощность привода насоса СОЖ лс 1.2 Требование к сжатому воздуху кг/см? 6 Максимальный вес заготовки кг 800 Вес станка Нетто кг 7500 Размер станка мм 3200х3400х3600 Общее энергопотребление кВт 30"
