Продольно-фрезерный копировальный станок ФК-200Ш
|
Поделитесь страницей в Социальных сетях
|
|

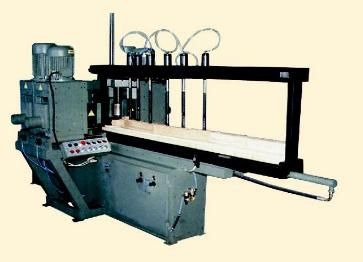

 Продольно-фрезерный копировальный станок ФК-200Ш Станок модели ФК-200Ш предназначен для двухстороннего копирования деталей с простой и сложной формой по шаблону с последующим шлифованием поверхности. Станок имеет два фрезерных шпинделя и два шлифовальных расположенных вертикально над столом. Подача стола гидравлическая плавная. Шаблон крепится на столе, а деталь поджимается к шаблону пневмоприжимами. Следящие ролики обкатываются по шаблону и задают траекторию движения фрезерным и шлифовальным узлам. Станок имеет собственную гидростанцию. Необходимо подключения к пневмомагистрали 6...8 атм. для обеспечения прижима заготовки. Технические характеристики ПАРАМЕТР Ед.изм. Величина Максимальная толщина обрабатываемой детали мм 110 Максимальный диаметр фрез мм 180 Максимальная длина обрабатываемой детали мм 1600 Частота вращения фрезерных шпинделей об/мин 8500 Частота вращения шлифовальных шпинделей об/мин 3000 Подвижный рабочий стол: ширина / длина мм 200 х 2000 скорость рабочего хода м/мин 0 ... 12 скорость обратного хода м/мин 12 Суммарная мощность эл. двигателей: кВт 4+4+3,2/4+3,2/4+2,2 Габаритные размеры мм 4100 х 1700 х 1600 Масса кг 1100
