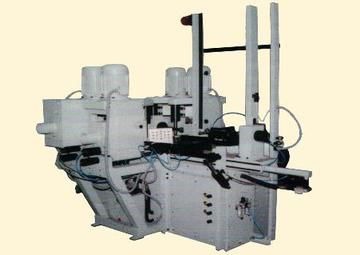

Продольно-фрезерный копировальный станок ФК-200Ш.02
|
Поделитесь страницей в Социальных сетях
|
|
 Продольно-фрезерный копировальный станок ФК-200Ш.02 Станок модели ФК-200Ш.02 предназначен для двухстороннего копирования деталей с простой и сложной формой по шаблону с последующим шлифованием поверхности. Станок имеет два фрезерных шпинделя и два шлифовальных расположенных вертикально над столом. Подача стола гидравлическая плавная. Шаблон крепится на столе, а деталь поджимается к шаблону пневмоприжимами. Следящие ролики обкатываются по шаблону и задают траекторию движения фрезерным и шлифовальным узлам. Станок имеет собственную гидростанцию. Необходимо подключения к пневмомагистрали 6...8 атм. для обеспечения прижима заготовки. Станок снабжен манипулятором и контроллером для обслуживания и может работать в полуавтоматическом режиме. Технические характеристики ПАРАМЕТР Ед. изм. Величина Максимальная толщина обрабатываемой детали мм 110 Максимальный диаметр фрез мм 180 Максимальная длина обрабатываемой детали мм 300-800 Частота вращения фрезерных шпинделей об/мин 8500 Частота вращения шлифовальных шпинделей об/мин 3000 Подвижный рабочий стол: ширина / длина мм 200 х 1000 скорость рабочего хода м/мин 0 ... 12 скорость обратного хода м/мин 12 Суммарная мощность эл. двигателей: кВт 4+4+3,2/4+3,2/4+2,2=18,2 Габаритные размеры мм 4000 х 1800 х 2100 Масса кг 1500
