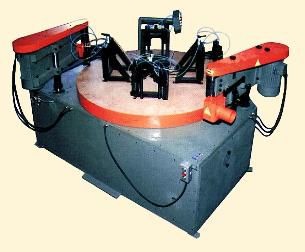

Фрезерные карусельно-копировальные станки мод. ФК-800 и ФК-800Ш
|
Поделитесь страницей в Социальных сетях
|
|
 Фрезерные карусельно-копировальные станки мод. ФК-800 и ФК-800Ш Станки моделей ФК-800/ФК-800Ш предназначены для копирования деталей с простой и сложной формой по шаблону по замкнутому контуру или по его участку с последующим шлифованием поверхности (ФК-800Ш). Станок имеет один фрезерный шпиндель (ФК-800) и один шлифовальный (ФК-800Ш), расположенные вертикально над столом. Поворот стола осуществляется гидроприводом плавно. Шаблон крепится на столе, а деталь поджимается к шаблону пневмоприжимами. Следящие ролики обкатываются по шаблону и задают траекторию движения фрезерному и шлифовальному узлам. Станок имеет собственную гидростанцию. Необходимо подключения к пневмомагистрали 6...8 атм. для обеспечения прижима заготовки. Технические характеристики ПАРАМЕТР Ед. изм. Величина Максимальная толщина обрабатываемой детали мм 110 Максимальный диаметр обрабатываемой детали мм 1680 Максимальный диаметр фрез мм 180 Частота вращения шпинделя: - фрезерного узла об/мин 8000 - шлифовального узла (ФК-800Ш) об/мин 1500/3000 Электродвигатель на фрезерном узле: шт 1 - мощность кВт 4 - обороты об/мин 3000 Электродвигатель на шлифовальном узле (ФК-800Ш): шт 1 - мощность кВт 3,2/4 - обороты об/мин 1500/3000 Электродвигатель на гидроагрегате узле: шт 1 - мощность кВт 2,2 - обороты об/мин 1500 Вращающийся рабочий стол: - диаметр мм 800 - скорость вращения об/мин 0...5 Габаритные размеры мм 2160х1850х1450 Масса кг 970
