Устройство сбора данных телемеханики (УСД-ТМ)

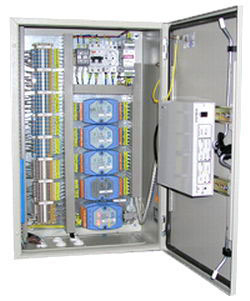

"УСД-ТМ Устройство сбора данных телемеханики (УСД-ТМ) предназначено для построения многоуровневых разветвленных телемеханических комплексов с радиальной, магистральной или комбинированной структурой. Возможна интеграция УСД-ТМ в существующие телемеханические системы в качестве альтернативы устройствам контролируемого пункта типа МКТ-2, МКТ-3, ТМ120, УВТК-УН и др. УСД-ТМ может использоваться автономно в качестве системы автоматического управления и регулирования, а также в качестве составной части подсистемы сбора информации в автоматизированных системах диспетчерского управления (АСДУ) сетевых предприятий электроэнергетики. УСД-ТМ выполняет сбор с датчиков ТС и измерительных преобразователей телемеханической информации, характеризующей состоянии контролируемого объекта, обеспечивает её цифровую обработку, промежуточное хранение и передачу на диспетчерский пункт. УСД-ТМ в комплекте с устройством выдачи команд телемеханическим УВК-М осуществляет также телеуправление положением исполнительных двухпозиционных устройств. - Максимальная информационная емкость УСД-ТМ по сбору и обработке телемеханической информации с датчиков составляет: для ТС - 224 параметра; для ТИ - 128 параметров; для ТИИ - 112 параметров - Допустимое количество объектов двухпозиционного управления равно 128 объектам. - Максимальная информационная емкость УСД-ТМ по ретрансляции кодовой телемеханической информации составляет: для ТС - 224 параметра; для ТИ - 256 параметров; для ТИИ - 112 параметров; - Максимальное количество ретранслируемых команд телеуправления равно 256 команд. - Время готовности к работе после подачи электрического питания - не более 10 сек. - Возможные скорости передачи и ретрансляции телемеханической информации соответствуют общепринятому ряду скоростей: 100, 200, 300, 600, 1200, 2400, 4800 и 9600 бод. - Максимальная длина линии связи по стандарту RS-485- 1200м. - Полный средний срок службы изделия составляет - 25 лет. - Среднее время восстановления работоспособности УСД-ТМ - не более 5 мин (без учета времени прибытия ремонтного персонала) посредством замены отказавшего устройства устройством из ЗИП. В экономически обоснованных случаях возможна реализация «холодного» резервирования. - Электрическое питание составляющих УСД-ТМ осуществляется переменным однофазным напряжением 220 В и частотой 50 Гц в соответствии с ГОСТ 13109-97. - Суммарная мощность, потребляемая изделием - не более 150Вт - без обогревателя и не более 450Вт с обогревателем. - Сопротивление изоляции линии первичного питания УСД-ТМ и выходных цепей телеуправления должно быть не менее 10 Мом, линий связи с датчиками телеметрии и линий к аппаратуре связи - не менее 0,5 МОм. - Напряжение радиопомех, создаваемых аппаратурой УСД-ТМ не превышают значений, указанных ГОСТ 23511-79."
