Кабели силовые АВБШвнг(А)-LS, ВБШвнг(А)-LS

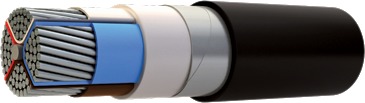

АВБШвнг(А)-LS, ВБШвнг(А)-LS Кабели с ПВХ изоляцией, бронированные, не распространяющие горение, с низким дымо- и газовыделением (LS — Low Smoke), на напряжение до 1 кВ включительно. ТУ 16.К71-310-2001 (Базовые документы - ГОСТ Р 53769-2010, ТУ 16-705.499-2010) Конструкция Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77. Число жил: 1-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую). Изоляция — из ПВХ композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — синего цвета. Скрутка — изолированные жилы скручены в сердечник. Внутренняя оболочка — из ПВХ композиции пониженной пожароопасности. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. Броня — из двух стальных оцинкованных лент. Защитный шланг — из ПВХ композиции пониженной пожароопасности. Применение Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц или при постоянном напряжении 1000 В и 1500 В соответственно. Одножильные кабели применяются в сетях при постоянном напряжении. Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабели не распространяют горение как при одиночной прокладке, так и при групповой про- кладке. Технические характеристики Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5 Диапазон температур эксплуатации от -50°С до +50°С Относительная влажность воздуха при температуре до +35°С до 98% Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С Предельная температура токопроводящих жил по условию невозгорания кабеля при коротком замыкании +350°С Строительная длина кабелей для номин. сечений основных жил устанавливается при заказе Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С Минимальный радиус изгиба при прокладке: кабелей одножильных кабелей многожильных 10 наружных диаметров 7,5 наружных диаметров Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления Срок службы 30 лет
