Кабели силовые АВБШвнг(А), ВБШвнг(А)
|
Поделитесь страницей в Социальных сетях
|
|

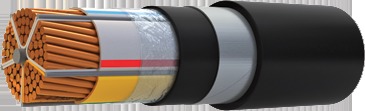

 АВБШвнг(А), ВБШвнг(А) Кабели с ПВХ изоляцией, бронированные, не распространяющие горение, на напряжение до 1 кВ включительно. ТУ 16-705.499-2010 (Базовый документ — ГОСТ Р 53769-2010) Конструкция Токопроводящая жила — алюминиевая или медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.Число жил: 1-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую). Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — синего цвета. Скрутка — изолированные жилы скручены в сердечник. Внутренняя оболочка — из ПВХ пластиката пониженной горючести. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из ПВХ пластиката пониженной горючести. Допускается изготавливать 5-и жильные кабели с секторными жилами без заполнения наружных промежутков между жилами. Броня — из двух стальных оцинкованных лент. Защитный шланг — из ПВХ пластиката пониженной горючести. Применение Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц. Кабели применяются для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Технические характеристики Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5 Диапазон температур эксплуатации от -50°С до +50°С Относительная влажность воздуха при температуре до +35°С до 98% Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С Строительная длина кабелей для номин. сечений основных жил устанавливается при заказе Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С Минимальный радиус изгиба при прокладке: кабелей одножильных кабелей многожильных 10 наружных диаметров 7,5 наружных диаметров Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления Срок службы 30 лет
