Станки-качалки балансирные СКР4
|
Поделитесь страницей в Социальных сетях
|
|

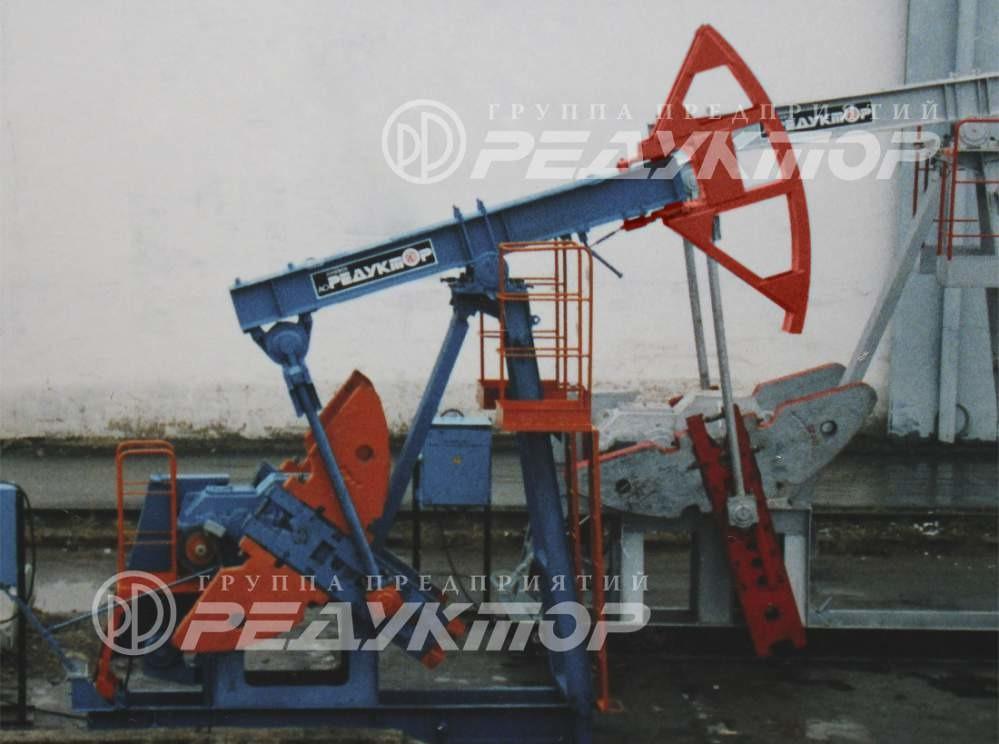

"Станки-качалки балансирные СКР4 Назначение. Станок-качалка СКР4-2,1 предназначен для индивидуального механического привода штангового насоса нефтяной скважины, с нагрузкой на сальниковом штоке не более 40 кН. Краткое описание. Станок-качалка СКР4-2,1 разработан с учетом лучшего зарубежного и отечественного опыта в проектировании и эксплуатации данного вида оборудования. Станок-качалка конструктивно представляет собой индивидуальный балансирный привод штанговых насосов, состоящий из редуктора и сдвоенного четырехзвенного шарнирного механизма, с роторным уравновешиванием, преобразующим вращательное движение кривошипов в вертикальное движение канатной подвески сальникового штока с прикрепленной к нему колонной насосных штанг. Основным узлом станка-качалки является цилиндрический трехступенчатый редуктор Ц3НК-355Ш с шевронными передачами Новикова. Число качаний (число двойных ходов) станка-качалки устанавливается соответствующим подбором: • частоты вращения двигателя; • диаметра ведущего шкива на электродвигателе; Изменение длины хода сальникового штока (плунжера штангового насоса) производится установкой пальцев нижних головок шатунов в соответствующие гнезда кривошипов (одинаковые с обеих сторон). Нижняя площадка с лестницей и кожухом ременной передачи - откидная для удобства обслуживания привода и замены двигателя. Станок-качалка СКР обладает следующими преимуществами по сравнению с выпускаемыми в России другими типами станков-качалок: • Обеспечивает оптимальный процесс нефтедобычи за счет расширения диапазона числа качаний в сторону их уменьшения. Станок-качалка комплектуется цилиндрическим трехступенчатым шевронным редуктором Ц3НК-355Ш. • Снижает энергопотребление за счет применения электродвигателей меньшей мощности. • Вид климатического исполнения У1, УХЛ1 по ГОСТ 15150-69. Для климатического исполнения УХЛ1 металлоконструкции станка-качалки выполнены из хладоустойчивой стали 09Г2С ГОСТ 19281-89. • Применение складной трехопорной стойки, подредукторной тумбы и площадки обслуживания ускоряет монтаж и облегчает эксплуатацию. • Выходной вал редуктора оснащен ограничителями для предотвращения схода кривошипов. • Тормоз колодочный оснащен фиксатором для стопорения кривошипов в заданном положении при обслуживании и ремонте станка-качалки. • Тело балансира станка-качалки выполнено из широкополочного двутавра, что при уменьшении металлоемкости позволяет избежать неравномерного распределения нагрузки в сварной конструкции, а также скапливания конденсата в теле балансира и как следствие - коррозии. • Головка балансира расположена на одном пальце и в рабочем положении фиксируется пружинным фиксатором, расположенным на теле балансира. • На крышках опоры балансира, опоры траверсы и нижних головок шатунов предусмотрены отверстия для закачки пластичной смазки, выхода старой смазки и удаления воздуха при шприцевании узлов."
