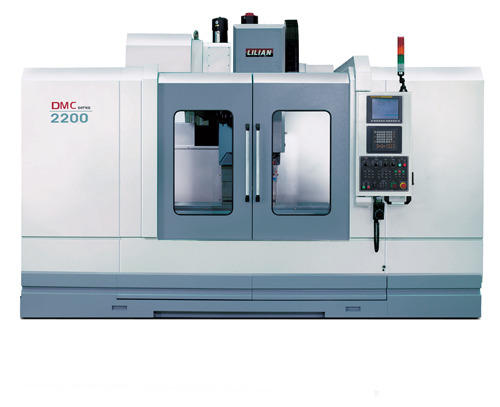

Вертикально-фрезерный обрабатывающий центр для сверхтяжелых режимов обработки с направляющими скольжения DMC-2200
|
Поделитесь страницей в Социальных сетях
|
|
 "Стандартная комплектация: • Cистема ЧПУ Fanuc Oi-MD (A) + 10,4"" LCD + AICCII + сервер данных • Шпиндель редукторного типа и гидравличес кой станцией и системой охлаждения 15 / 18 кВт • Приводы по осям: Fanuc ? 7 кВт • Автоматическая система смазки, 4 л • Система продувки шпинделя • Флюорисцентное рабочее освещение • «Жесткое» резьбонарезание • Полностью закрытое ограждение • АУСИ типа «Рука» на 24 позиций • Разъем для передачи данных RS232, • Цельнолитые узлы крепления ШВП • Широкие направляющие коробчатого типа, 4 шт. • Два винтовых конвейера вдоль оси Y • Суперпрочная широкая цельнолитая станина с уникальной конструкцией внутренних ребер жесткости • Электронная система помощи оператору I Fanuc • 3-цветная индикация работы станка • Выносной пульт управления • Набор инструмента для обслуживания станка • Набор уровневых болтов и подкладок • Инструкция по эксплуатации • Инструкция по обслуживанию • Инструкция по программированию • Каталог запасных частей • Гарантия Fanuc — 2 года • Гарантия на механические части — 1 год Параметры Единицы DMC-2200 измерения Количество направляющих коробчатого типа шт. 6 Размер рабочего стола мм 2400х1000 Размер Т-паза мм 18 х 150 х 7 Перемещение по осям Х/Y/ Z мм 2200х1000х800 Позиционирование мм 0.005/300 Повторяемость мм ± 0.003 Мощность приводов по осям Х/Y/ Z кВт Fanuc ? 7/7/7 Скорость быстрых подач м/мин 15х15х12 Скорость рабочих подач мм/мин 1-10000 Тип шпинделя - ВТ-50 (редукторный привод) Мощность привода шпинделя кВт 15/18.5 Скорость вращения шпинделя об/мин 6000 Расстояние от торца шпинделя до поверхности стола мм 150-950 Расстояние от центра шпинделя до колонны мм 1100 Автоматическая система смены инструмента количество позиций тип ""Рука"" 24/30 позиций ""Рука"", 40 позиций ""Цепной"" Максимальный диаметр смежного инструмента мм 125 Максимальный вес инструмента кг 15 Максимальная длина инструмента мм 250 Мощность привода насоса СОЖ кВт 2 Требование к сжатому воздуху кг/см? 7 Максимальный вес заготовки кг 4000 Вес станка Нетто кг 20000 Размер станка мм 5700х3900х3600 Общее энергопотребление кВт 50 Емкость бака СОЖ л 300"
