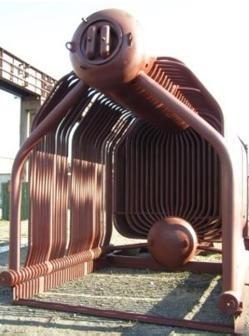

"Назначение котлов ДКВр Паровые котлы ДКВр - двухбарабанные, вертикально-водотрубные котлы с экранированной топочной камерой и конвективным пучком. Предназначены для выработки насыщенного пара посредством сжигания каменного и бурого углей, либо жидкого и газообразного топлива для технологических нужд промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения. Выпускаются паропроизводительностью 2,5; 4,0; 6,5; 10; 20 т/ч с давлением 1,3; 2,3; 3,9 МПа. Устройство и принцип работы котла ДКВр Паровые котлы ДКВр имеют два барабана: верхний и нижний, а также экранированную топочную камеру. Продольно расположенные барабаны соединены развальцованными в них гнутыми конвективными трубами, образующими развитый конвективный пучок. Топочная камера котлов производительностью до 10 т/ч делится шамотной перегородкой на топку и камеру догорания. На котлах ДКВр паропроизводительностью от 10 т/ч камера догорания отделяется от топки трубами заднего экрана. Внутри котельного пучка имеется чугунная перегородка, которая делит его на первый и второй газоходы и обеспечивает горизонтальный разворот газов в пучках при поперечном омывании труб. Вход газов из топки в камеру догорания и выход газов из котла - ассиметричные. Циркуляция происходит следующим образом: питательная вода поступает в верхний барабан по питательной линии, откуда по трубам конвективного пучка поступает в нижний барабан. Питание экранов производится необогреваемыми трубами из верхнего и нижнего барабанов. На котлах ДКВр паропроизводительностью от 10 т/ч фронтовой экран питается водой из опускных труб верхнего барабана, задний экран - из опускных труб барабана. Пароводяная смесь из экранов и подъемных труб пучка поступает в верхний барабан. Все котлы снабжены внутрибарабанными паросепарационными устройствами для получения пара. Каждый котел типа ДКВр снабжен пружинными предохранительными клапанами, один из которых является контрольным. На верхнем барабане котла установлен манометр, указатели уровня, главная паровая задвижка, клапаны для отбора проб пара, а также пара на собственные нужды. Котел ДКВр для удобства обслуживания оснащен лестницами- площадками. серии ДКВр (каменный / бурый уголь) 2,5; 4,0; 6,5 т/ч Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком, поставляемые либо одним транспортабельным блоком (блок котла без обшивки и изоляции), либо котел россыпью (узлы, пакеты, связки), в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем (по требованию Заказчика). Изоляционные и обмуровочные материалы в комплект поставки не входят."
