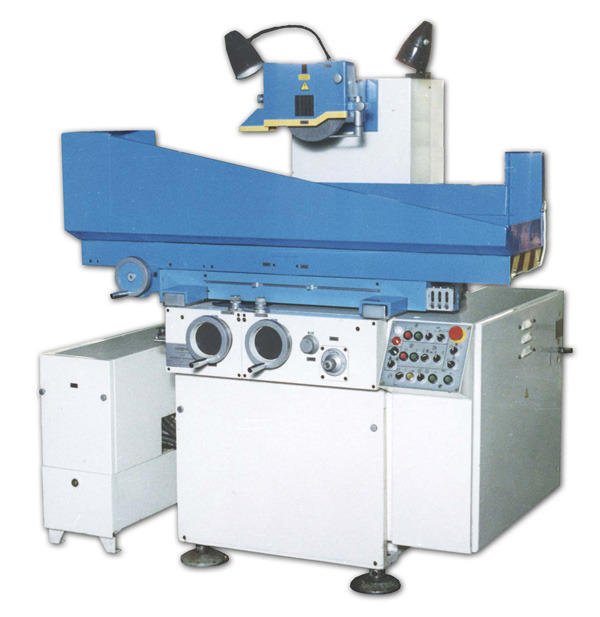

Плоскошлифовальный станок 3Д711АФ10-1
|
Поделитесь страницей в Социальных сетях
|
|
 Технические характеристики Тех. характеристика Значение Класс точности станка по ГОСТ 8-82 В Размеры зеркала стола (BxL), мм 200х450 Точностные параметры, достигаемые на образце изделии: - размер образца изделия, мм 210х120х80 - плоскостность, мкм 4 - параллельность, мкм 5 - шероховатость поверхности, обработанной периферией круга, Ra 0,16 Рабочие подачи: - стола, м/мин 1…25 - суппорта, мм/ход 0,3…20 - шлифовальной головки, мм 0,002…0,04 Наибольшие перемещения, мм: - стола 520 - суппорта 237 Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой) 150 Наибольшее расстояние от зеркала стола от оси шпинделя, мм 450 Размеры шлифовального круга (DxHxd), мм 250х32х76 Мощность главного привода, кВт 2,2 Габаритные размеры, мм: - длина 1600 - ширина 1680 - высота 1540 Масса, кг 1740 Входит в комплект и стоимость станка, инструмент и принадлежности Наименование инструмента Количество Система охлаждения с насосом подачи СОЖ и магнитным сепаратором ее очистки. Гидростанция привода стола и смазки. Шлифовальный круг с фланцами. Быстроизнашиваемые запасные части, инструмент и принадлежности. Поставляется по требованию заказчика за отдельную плату Наименование инструмента Количество Электромагнитная плита 7208-0059 исп.05 исп.06 (450х200) Механизм правки шлифовального круга Устройство цифровой индикации по координатам Y и Z По отдельному заказу: исполнение электроавтоматики, позволяющее обеспечить автоматическую работу цикла станка: черновое, чистовое шлифование, компенсацию правки круга, остановку при выходе на размер.
