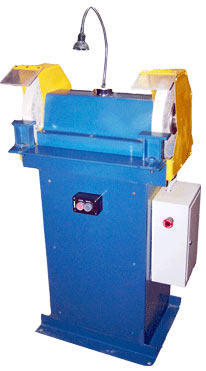

Станок точильно-шлифовальный двухсторонний ТШ2-2
|
Поделитесь страницей в Социальных сетях
|
|
 Показатели станка точильно-шлифовального Ед.изм. Значение Устанавливаемые шлифовальные круги: - наибольший наружный диаметр - ширина - посадочный диаметр шт мм мм мм 2 300 40 76 Расстояние между шлифовальными кругами по осям мм 515 Окружная скорость при диаметре шлифовального круга 300 мм, не более м/с 23,5 Частота вращения шпинделя, не более об/мин 1500 Род тока питающей цепи: - напряжением - частотой В Гц Переменный трехфазный 380 50 Электродвигатель привода: - мощность - число оборотов кВт об/мин 2,2 3000 Габаритные размеры (длина х ширина х высота) мм 700х560х1250 Масса станка точильно-шлифовального, не более кг 130 Станок точильно-шлифовальный. Устройство. Станок состоит из сварной станины (поз. 1), на которую установлены электрошкаф 12, кожухи шлифовальных кругов 10, защитное ограждение вала 7. Внутри станины установлен электродвигатель 2, на валу которого посажен шкив, через который посредством клиновых ремней передается вращающий момент на шкив вала 4. Шкив вала 4 шлифовальных кругов жестко крепятся на валу посредством шпонки и гайки, ступицы шлифовальных кругов также посредством шпонки и гайки. Кожух шлифовального круга представляет собой отдельный сборный узел, который имеет съемную боковую стенку для замены шлифовальных кругов. В нижней части каждого кожуха имеется патрубок для подключения вытяжной вентиляции и отвода абразива. Общий вид станка 1 - сварной корпус, 2 - электродвигатель, 3 - клиноременная передача, 4 - вал, 5 - шлифовальные круги, 6 - подручник, 7 - защитное ограждение вала, 8 - кнопки «Пуск» и «Стоп», 9 - защитный экран, 10 - кожух шлифовального круга, 11- патрубок, 12 - шкаф управления, 13 - болт заземления станка точильно-шлифовального,14 - светильник.
