Люнет неподвижный
|
Поделитесь страницей в Социальных сетях
|
|

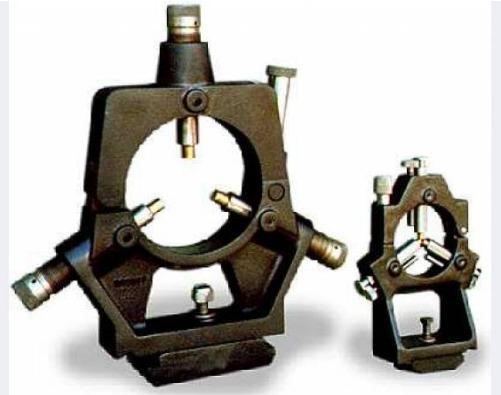

Люнет неподвижный 1М63, новый,Ф20-150.Неподвижный люнет прикрепляется к направляющим станины планкой 1 и болтом 2 (одним или двумя). Поэтому основание корпуса 3 имеет снизу поверхность ровную или с канавками, в соответствии с сечением направляющих станины. Верхняя часть люнета откидная, одним концом 4 соединенная шарнирно с корпусом, а другим 5 по мере необходимости закрепляемая болтом. Обрабатываемое изделие поддерживается тремя роликами сухарей 6, из которых два находятся в нижней части (в корпусе) и один - в верхней откидной части люнета. При установке изделие вставляют специально проточенной для этого шейкой в люнет, прикрывают его верхней частью, после чего винтами 7 сухари подводят к поверхности шейки и закрепляют неподвижно болтами 8. При работе между шейкой удерживаемого таким образом изделия и сухарями люнета возникает сильное трение, отчего, сильно нагреваясь, истираются сухари или портится обрабатываемое изделие.
Вас также могут заинтересовать
"Люнет неподвижный; 1К62Д.100 Люнеты подвижные и неподвижные являются технологической оснасткой для токарных станков. Применяются в качестве дополнительной опоры при обработке нежестких валов. В завис
"Люнет неподвижный роликовый; 1К625Д.100.1 Люнеты подвижные и неподвижные являются технологической оснасткой для токарных станков. Применяются в качестве дополнительной опоры при обработке нежестких в
Люнет неподвижный кулачковый к станку WDF ( похож на наш 1К62 )
Люнет неподвижный 163.10/2.000 СБ является технологической оснасткой для токарных станков модели 1М63. Технические характеристики: - проходной диаметр: 20-160 мм
Люнет неподвижный для токарного станка, кулачковый. Литье. Новый. Для станков: 250 АТ, 250 ИТВМ, 250 Т250-750А, 1И611П
Внимание!
Информация по Люнет неподвижный предоставлена компанией-поставщиком Челябинский энергомашиностроительный завод, ООО. Для того, чтобы получить дополнительную информацию, узнать актуальную цену или условия постаки, нажмите ссылку «Отправить сообщение».
|
