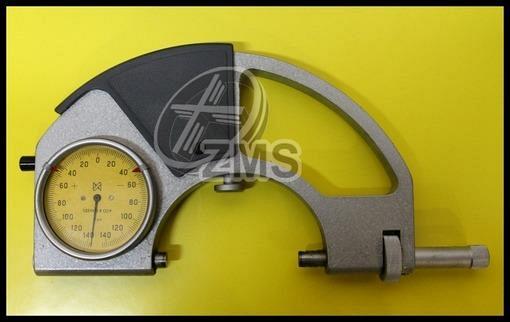

"Скоба рычажная СР (ТУ 2-034-227-87) Предназначена для измерения наружных размеров методом сравнения с мерой. Ход подвижной пятки 3 мм. Комплектуются индикатором ИЧЦ 0-12,7 мм 0,001 мм. Измерительные поверхности трех типов: Тип А - твердосплавные измерительные поверхности Тип В - измерительные поверхности со срезанной поверхностью для контроля длины общей нормали зубчатых колес Тип D - шпиндель и пятка имеют отверстия диаметром 5 мм для возможности использования сменных вставок Артикул Диапазон измерения Тип В Тип D х598-10-014 х599-10-014 0-40 х598-10-125 х599-10-125 40-90 х598-10-164 х599-10-164 90-140 х598-10-181 х599-10-181 140-190 Артикул тип А Диапазон измерения х596-10-012 0-25 х596-10-015 0-50 х596-10-136 50-100 х596-10-168 100-150 х596-10-186 150-200 Технические характеристики СР-25 СР-50 СР-75 СР-100 СР-125 СР-150 Диапазон измерений, мм 0-25 25-50 50-75 75-100 100-125 125-150 Цена деления отсчетного устройства, мм 0,001 0,001 0,002 0,002 0,002 0,002 Диапазон показаний отсчетного устройства, мм ±70 ±70 ±140 ±140 ±140 ±140 Предел допускаемой погрешности по отсчетному устройству на участках шкалы ±30 дел., мкм ±0,7 ±0,7 ±1,0 ±1,0 ±1,0 ±1,0 Предел допускаемой погрешности по отсчетному устройству на участках шкалы более ±30 дел., мкм ±1,4 ±1,4 ±2,0 ±2,0 ±2,0 ±2,0 Размах показаний, дел. 0,3 0,3 0,3 0,3 0,3 0,3 Измерительное усилие,Н 6±1 6±1 8±2 8±2 8±2 8±2 Колебание измерительного усилия, Н, не более 1 1 2 2 2 2 Сменные упоры L=22 мм; L=18 мм; L=14 мм нет по 1 шт. по 1 шт. по 1 шт. по 1 шт. по 1 шт. Габаритные размеры, мм, не более 185 x 80 x 35 210 x 85 x 35 240 x 120 x 35 265 x 140 x 35 290 x 155 x 35 315 x 165 x 35 Масса, кг 0,65 0,70 1,05 1,20 1,35 1,46"
