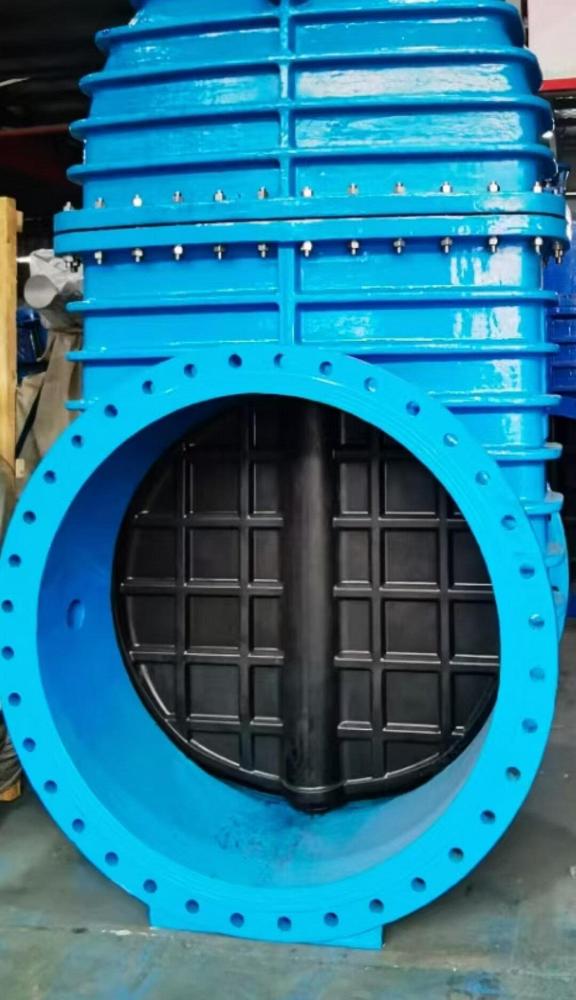

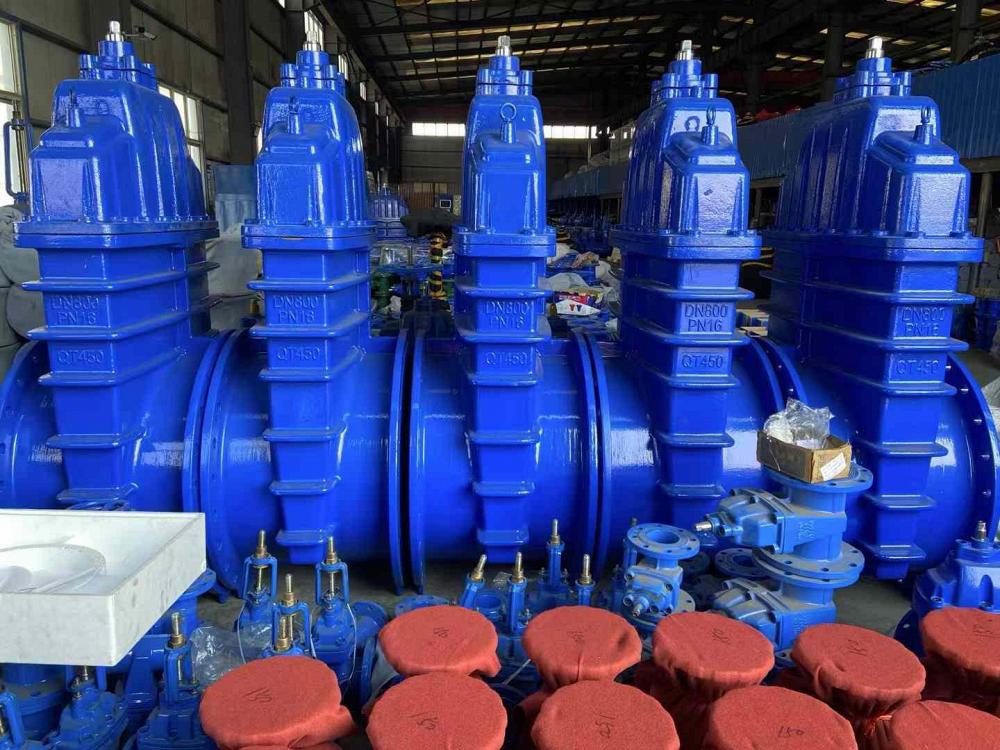

Задвижка чугунная с невыдвижным шпинделем 30ч939р под электропривод
Задвижка чугунная — предназначена в качестве запорного устройства для полного отключения и включения потока среды. Задвижки чугунныеприменяются в качестве запорного устройства в системах трубопроводов (вода, пар, нефтепродукты масло с температурой до 225 С).
Материал корпусных деталей – чугун.
Задвижка чугунная устанавливается на горизонтальном трубопроводе маховиком вверх с вертикальном расположением шпинделя. На вертикальном трубопроводе ставится в положении \\\'плашмя\\\' с горизонтальным расположением шпинделя.
Задвижка чугунная относится к классу ремонтируемых изделий.
Технические характеристики задвижки чугунной фланцевой 30ч39р
1. Независимо от используемого диаметра трубопровода задвижки 30ч39р устанавливаются на магистрали с рабочим давлением до 10 атм. в соответствии с параметрами настоящего паспорта:
Устройство изделия и работа задвижки чугунной 30ч39р
2. Между крышкой и корпусом установлена прокладка из паронита или резины. В последнем случае задвижка чугунная устанавливается на трубопровод с температурой рабочей среды не более 90 град.
3. В сальниковой камере устанавливается сальниковая набивка марки АЛ. Она предотвращает проход среды между шпинделем и крышкой.
4. Для разгрузки сальников при открытом затворе, используется верхнее уплотнение. Затвор включает в свой состав шиберы и шпиндель со съемным затвором.
5. Закрытие затвора осуществляется путем вращения маховика задвижки чугунной. Посредством этих действий шпиндель через резьбовую втулку передает поступательное движение на шиберы. Использование рычагом для увеличения усилий категорически запрещается.
6. Полное закрытие затвора обеспечивается при максимальном усилии на маховике. Оно создает плотное перекрытие прохода.
Чертеж задвижки чугунной с невыдвижным шпинделем 30ч939р под электропривод
Материалы основных деталей
№Наименование ДеталиМатериал1КорпусGGG402КлинGGG40+EPDM3Гайка штокаЛатунь4Шток2Cr135БолтСталь356ГайкаСталь357ПрокладкаNBR8КрышкаGGG409ПлощадкаGGG40
