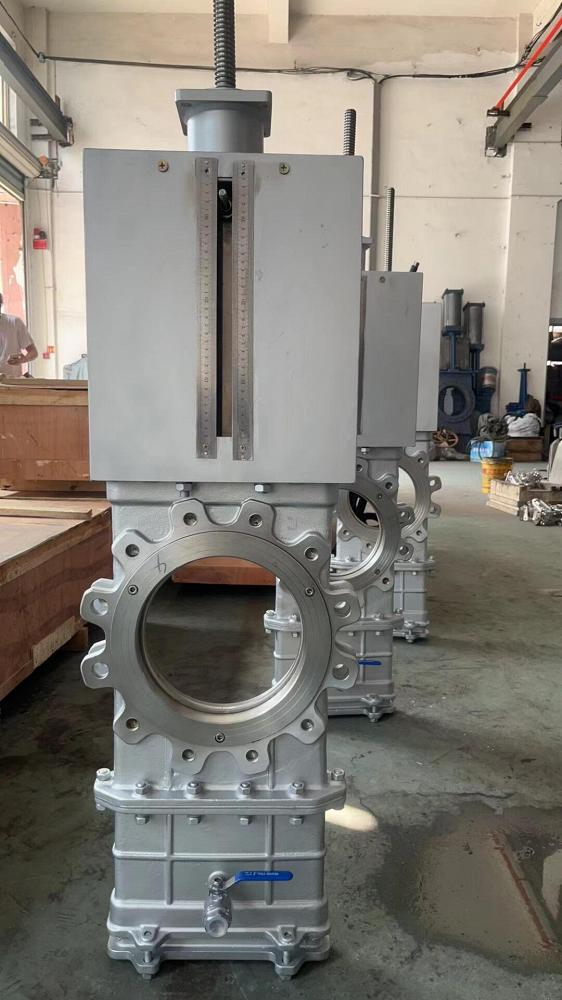

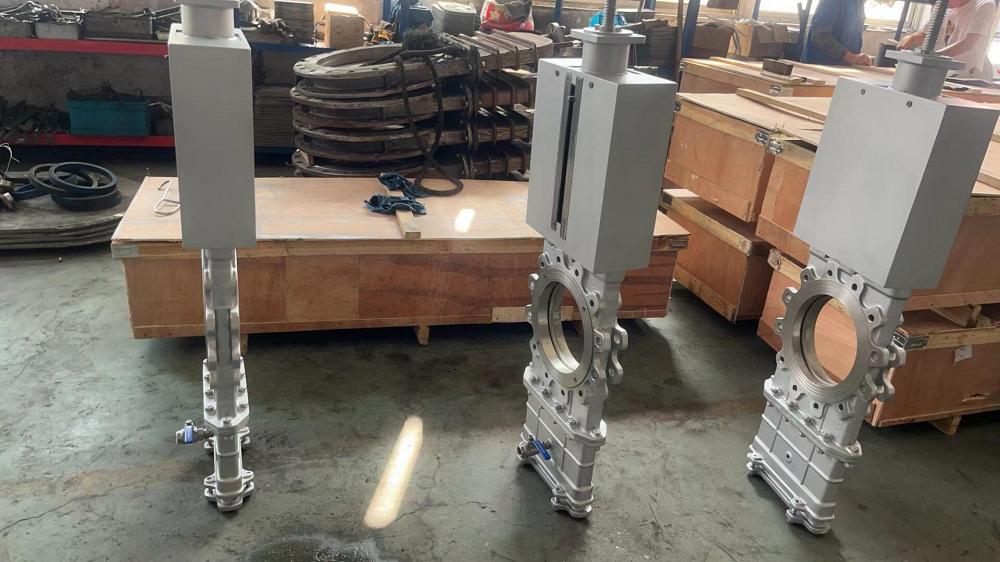

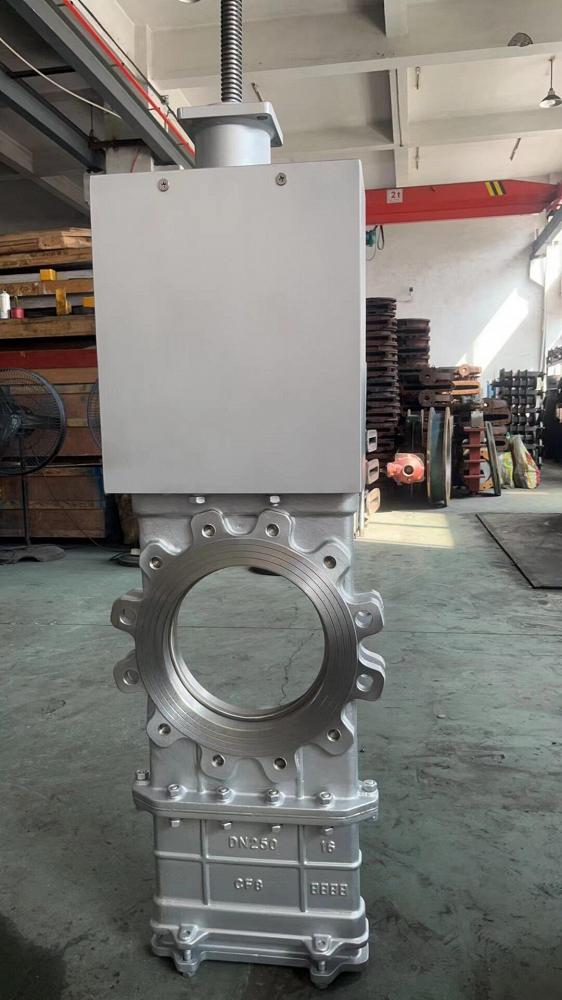

Задвижка шиберная(ножевая) межфланцевая нержавеющая со сквозным ножом с электроприводом
Шиберная задвижка является очень надежным видом запорной арматуры, который имеет характерные особенности исполнения запорного элемента. Затвор в данных задвижках чаще всего имеет название «нож», «шибер» или «диск».
В шиберной задвижке применяется металлическая пластина или металлический клин, который способен разрезать различные включения в жидкости, протекающей внутри ее тела. Из этого и вытекает назначение этого вида запорной арматуры: перекрытие потока рабочей среды, которая имеет повышенную вязкость, способность кристаллизоваться и характеризуется наличием твердых и абразивных частиц, которые своей большей частью, являются активными химическими веществами.
Чертеж задвижкишиберной(ножевой) межфланцевой со сквозным ножом с электроприводом
Материалы основных деталей
№Наименование ДеталиМатериал1Нож3042БолтB73Гайка2H4КорпусWCB5МанжетаEPDM6МанжетаEPDM7НабивкаГрафит8Набивной сальникWCB9Круглый штифт2Cr1310Шток2Cr1311СтойкаWCB12ЭлектроприводКомпонент
Основные габаритные & присоединительные размеры
PNDNLDD1D2n-MH≈H1≈1050501601251004-M16370511065501801451204-M16460671080501951601354-M165908210100502151801558-M1678010210125502452101858-M1695012710150602802402108-M2098015210200603352952658-M201055202102507039035032012-M201060253103007044040036812-M201230303103508050046042816-M2012503531040010056551548216-M2217674021045010061556553220-M2219204521050011067062058520-M2220105021060011078072568520-M272110603
PNDNLDD1D2n-MH≈H1≈1650501601251004-M16370511665501851451204-M16460671680502001601358-M165908216100502201801558-M1678010216125502502101858-M1695012716150602852402108-M20980152162006034029526512-M201055202162507040535532012-M221060253163007046041037512-M221230303163508052047043516-M2212503531640010058052548516-M2717674021645010064058554520-M2719204521650011071565060820-M3020105021660011084077071820-M362110603
*Реальные размеры могут чуть отличаться.
