Задвижка чугунная с невыдвижным шпинделем под электропривод 30ч925бр

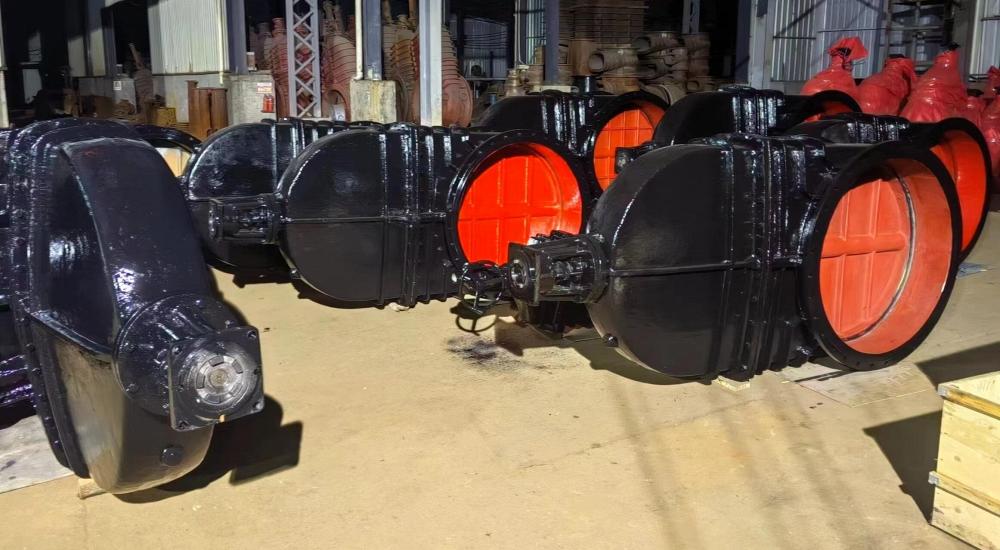

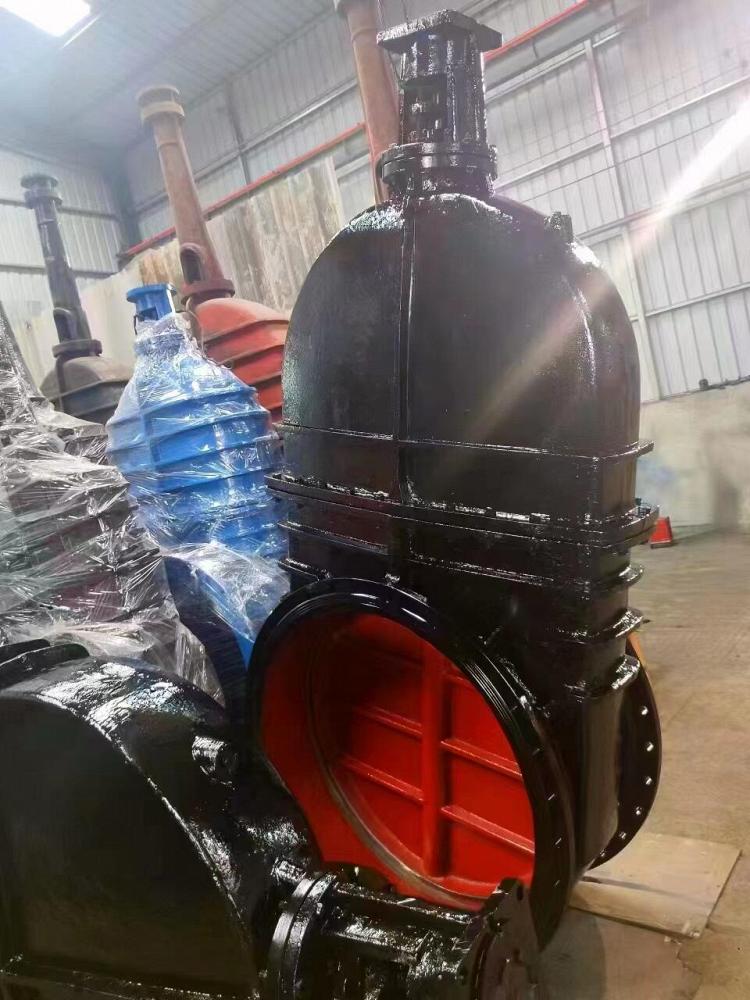

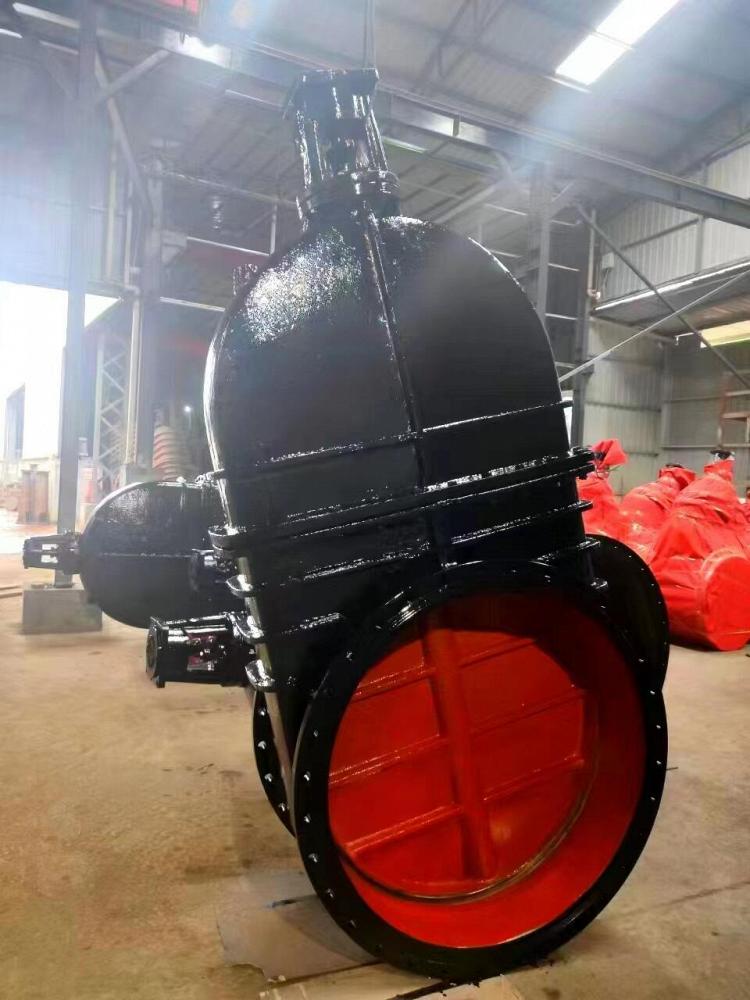

Чугунная задвижка 30ч925бр, имеющая в своей конструкции запорный клин и невыдвижной шпиндель, представляет собой запорное устройство, которое служит для перекрывания потоков воды температурой до 115°С и рабочим давлением до 2,5 атмосфер (Ру2,5) в трубопроводах.
Чертеж задвижки чугунной с невыдвижным шпинделем под электропривод 30ч925бр
Материалы основных деталей
№ Наименование Детали Материал
1 Корпус Серый чугун+латунь
2 Клин Серый чугун+латунь
3 Шток 2Cr13
4 Гайка штока Ковкий чугун
5 Шпилька B7
6 Гайка 2H
7 Прокладка NBR
8 Крышка Серый чугун
9 Набивка Гибкий графит
10 Штифт 2Cr13
11 Сальник Серый чугун
12 Площадка Серый чугун
Основные габаритные & присоединительные размеры
Ру, МПа Ду, мм L D D1 D2 n-фd H≈ Вес примерный, кг
0.25 400 330 535 495 462 16-ф23 1050 250
500 350 640 600 568 16-ф23 1265 320
600 390 755 705 670 20-ф25 1420 390
700 430 860 810 775 24-ф25 1650 650
800 470 975 920 880 24-ф30 1900 1200
900 510 1075 1020 980 24-ф30 2050 1400
1000 550 1175 1120 1080 28-ф30 2237 1500
1200 700 1375 1320 1280 32-ф30 3230 2300
1400 900 1575 1520 1480 36-ф30 3290 3600
1600 1000 1785 1730 1690 40-ф30 3835 4500
2000 1500 2185 2130 2090 48-ф30 4365 6500
*Реальные размеры могут чуть отличаться.
