Рабочие характеристики НК Мы выпускаем более 80 типоразмеров насосов НК. Вместе с электродвигателем они агрегируются в агрегат НКА. Обращайтесь к нам, если хотите подобрать устройство, характеристики которого будут максимально точно соответствовать задачам вашего предприятия! В частности, ключевые параметры оборудования в серии варьируют в следующих пределах: - Диаметр входного патрубка: 80-300 мм
- Диаметр выходного патрубка: 25-300 мм
- Диаметр рабочего колеса: 250-500 мм

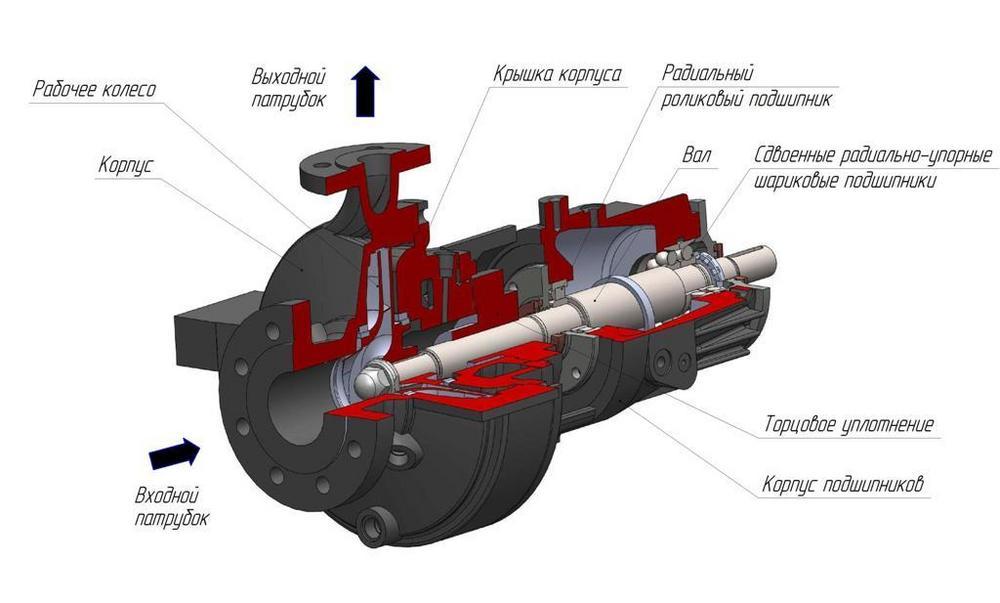

Что касается других характеристик, то, к примеру, если взять насос НКА с диаметром входного патрубка 80 мм, то диапазон подачи составляет 10-50 м3/ч, а напор – 36-195 м. Также в широком диапазоне варьирует мощность взрывозащищенного электродвигателя, которым комплектуется насос. Экономия электроэнергии достигается за счет того, что конструкция позволяет использовать электродвигатели меньшей мощности. Предназначение и преимущества НКА Основное предназначение НКА – перекачивание нефти, нефтепродуктов, легковоспламеняющихся жидкостей. Диапазон рабочих температур: от -50 °С до +450 °С. При использовании насоса необходимо учитывать, что в уплотнение вала должна подаваться не взрывоопасная затворная жидкость, которая нейтральна по отношению к перекачиваемому продукту. Еще одно преимущество данной модели – снижение вибраций благодаря использованию подшипников SKF. В результате увеличивается срок службы торцевого уплотнения. Кроме того, радиальная и осевая составляющие силы, воздействующей на рабочее колесо, снижены. В итоге, это разгружает опоры и продлевает срок их эксплуатации. Наше предприятие предлагает приобрести НКА с гарантией составляющей 18 месяцев. Модельный ряд насосных агрегатов НКА | № п/п | Марка электронасоса | Подача, Q (min, max), м3/ч | Напор, Н (max, min), м | ∆h, м, доп. | Частота вращения, об/мин. | Мощность двигателя, Nэд., кВт | Масса агрегата, кг | Габаритные размеры, LхBхH, мм | | 2. | НКА 50-25-315-22/2 | 19 (6-20) | 116 (115-143) | 0,7 | 2950 | 22 | 502 | 2175х977х900 | | 3. | НКА 50-25-315-18,5/2 | 16,5 (6-18) | 102 (96-124) | 0,6 | 2950 | 18,5 | 491 | 2175х977х900 | | 4. | НКА 50-25-315-15/2 | 15 (5,5-16,5) | 90 (85-108) | 0,5 | 2950 | 15 | 472 | 2175х977х900 | | 5. | НКА 50-25-315-11/2 | 14 (5,5-15,5) | 80 (75-97) | 0,4 | 2950 | 11 | 463 | 2175х977х900 | | 6. | НКА 50-25-315-7,5/2 | 13 (5,5-14) | 65 (60-83) | 0,4 | 2950 | 7,5 | 441 | 2175х977х900 | | 7. | НКА 80-25-250-15/2 | 15,5 (5-18) | 62 (57-84) | 2,4 | 2950 | 15 | 660 | 1840х760х780 | | 8. | НКА 80-25-250-11/2 | 12 (4-17) | 52 (36-66) | 2,3 | 2950 | 11 | 575 | 1840х760х715 | | 9. | НКА 80-25-250-7,5/2 | 10 (3-15) | 36 (20-48) | 2,2 | 2950 | 7,5 | 550 | 1840х760х715 | | 10. | НКА 80-40-250-18,5/2 | 36 (12-44) | 78 (65-96) | 1,4 | 2950 | 18,5 | 670 | 1840х760х780 | | 11. | НКА 80-40-250-15/2 | 34 (12-44) | 73 (60-89) | 1,3 | 2950 | 15 | 660 | 1840х760х780 | | 12. | НКА 80-40-250-11/2 | 36 (12-44) | 57 (45-70) | 1,2 | 2950 | 11 | 575 | 1840х760х715 | | 13. | НКА 80-40-250-7,5/2 | 36 (12-44) | 40 (32-50) | 1,3 | 2950 | 7,5 | 550 | 1840х760х700 | | 14. | НКА 80-40-315-45/2 | 42 (14-54) | 125
(108-147) | 1,5 | 2950 | 45 | 1025 | 2175х977х910 | | 15. | НКА 80-40-315-37/2 | 39 (13-50) | 112
(97-133) | 1 | 2950 | 37 | 1005 | 2175х977х910 | | 16. | НКА 80-40-315-30/2 | 34 (12-44) | 86 (75-105) | 0,9 | 2950 | 30 | 940 | 2175х977х895 | | 17. | НКА 80-40-315-18,5/2 | 29 (10-34) | 62 (57-78) | 0,9 | 2950 | 18,5 | 900 | 2175х977х880 | | 18. | НКА 80-40-400-110/2 | 55 (72-15) | 195
(150-240) | 2,3 | 2950 | 110 | 1600 | 2175х977х1070 | | 19. | НКА 80-40-400-90/2 | 50 (15-64) | 173
(135-215) | 2,1 | 2950 | 90 | 1390 | 2175х977х1000 | | 20. | НКА 80-40-400-75/2 | 45 (15-58) | 160
(123-195) | 2 | 2950 | 75 | 1360 | 2175х977х1000 | | 21. | НКА 80-40-400-55/2 | 41 (15-52) | 140
(110-173) | 1,9 | 2950 | 55 | 1115 | 2175х977х955 | | 22. | НКА 80-40-400-45/2 | 35 (15-44) | 115
(90-145) | 1,9 | 2950 | 45 | 1060 | 2175х977х930 | | 23. | НКА 100-50-250-30/2 | 70 (25-100) | 82 (75-97) | 2,3 | 2950 | 30 | 880 | 1840х760х795 | | 24. | НКА 100-50-250-22/2 | 67 (22-95) | 75 (68-88) | 2,1 | 2950 | 22 | 860 | 1840х760х795 | | 25. | НКА 100-50-250-18,5/2 | 61 (20-78) | 62 (51-73) | 1,6 | 2950 | 18,5 | 830 | 1840х760х780 | | 26. | НКА 100-50-250-15/2 | 52 (18-63) | 44 (34-53) | 1,5 | 2950 | 15 | 820 | 1840х760х780 | | 27. | НКА 100-50-315-55/2 | 88 (25-100) | 116 (102-140) | 2,1 | 2950 | 55 | 1120 | 2175х977х935 | | 28. | НКА 100-50-315-45/2 | 81 (23-93) | 101
(88-125) | 1,8 | 2950 | 45 | 1100 | 2175х977х910 | | 29. | НКА 100-50-315-37/2 | 68 (21-78) | 78 (70-97) | 1,5 | 2950 | 37 | 1070 | 2175х977х910 | | 30. | НКА 100-50-315-30/2 | 58 (19-60) | 57 (51-74) | 1,3 | 2950 | 30 | 1060 | 2175х977х895 | | 31. | НКА 100-50-400-110/2 | 93 (30-120) | 188
(150-222) | 2,4 | 2950 | 110 | 1620 | 2175х977х1070 | | 32. | НКА 100-50-400-90/2 | 85 (30-110) | 170
(130-200) | 2,4 | 2950 | 90 | 1410 | 2175х977х1000 | | 33. | НКА 100-50-400-75/2 | 80 (30-100) | 150
(118-177) | 2 | 2950 | 75 | 1380 | 2175х977х1000 | | 34. | НКА 100-50-400-55/2 | 75 (30-90) | 138
(103-158) | 1,8 | 2950 | 55 | 1135 | 2175х977х955 | | 35. | НКА 100-50-400-45/2 | 70 (30-80) | 108
(91-138) | 2,1 | 2950 | 45 | 1080 | 2175х977х930 | | 36. | НКА 100-50-450-250/2 | 135 (40-160) | 250
(220-298) | 5,2 | 2950 | 250 | 2830 | 3200х1150х1230 | | 37. | НКА 100-50-450-200/2 | 125 (40-150) | 220
(195-267) | 4,4 | 2950 | 200 | 2585 | 3200х1150х1210 | | 38. | НКА 100-50-450-132/2 | 115 (40-136) | 187
(167-228) | 4 | 2950 | 132 | 2230 | 3200х1150х1210 | | 39. | НКА 100-50-450-110/2 | 105 (40-122) | 155
(139-192) | 3,4 | 2950 | 110 | 2145 | 3200х1150х1020 | | 40. | НКА 100-50-450-90/2 | 97 (40-110) | 127
(116-158) | 3 | 2950 | 90 | 1935 | 3200х1150х1020 | | 41. | НКА 100-80-250-45/2 | 120 (50-150) | 81 (68-97) | 2,3 | 2950 | 45 | 930 | 2170х760х910 | | 42. | НКА 100-80-250-37/2 | 116 (38-145) | 74 (63-88) | 2,2 | 2950 | 37 | 905 | 2170х760х910 | | 43. | НКА 100-80-250-30/2 | 105 (35-127) | 58 (50-71) | 2,0 | 2950 | 30 | 820 | 2170х760х895 | | 44. | НКА 100-80-250-22/2 | 95 (35-105) | 40 (36-54) | 1,9 | 2950 | 22 | 795 | 2170х760х895 | | 45. | НКА 100-100-160-22/2 | 162 (48-208) | 29 (22-37) | 4,1 | 2950 | 22 | 620 | 1870х760х745 | | 46. | НКА 100-100-160-18,5/2 | 150 (42-192) | 25 (18-32) | 3,6 | 2950 | 18,5 | 600 | 1870х760х730 | | 47. | НКА 100-100-160-15/2 | 130 (38-168) | 18 (10-25) | 3 | 2950 | 15 | 590 | 1870х760х730 | | 48. | НКА 100-100-160-11/2 | 110 (30-135) | 12 (7-20) | 3,5 | 2950 | 11 | 515 | 1870х760х660 | | 49. | НКА 150-80-400-132/2 | 161 (54-202) | 172
(140-210) | 3,1 | 2950 | 132 | 2035 | 2970х1000х1210 | | 50. | НКА 150-80-400-110/2 | 146 (53-200) | 150
(115-182) | 2,9 | 2950 | 110 | 1985 | 2970х1000х1210 | | 51. | НКА 150-80-400-90/2 | 125 (53-183) | 136
(100-160) | 2,2 | 2950 | 90 | 1975 | 2970х1000х1210 | | 52. | НКА 150-80-400-75/2 | 120 (52-168) | 110
(83-137) | 2,0 | 2950 | 75 | 1940 | 2970х1000х1210 | | 53. | НКА 150-80-400-55/2 | 111 (51-160) | 98 (70-118) | 2,8 | 2950 | 55 | 1920 | 2970х1000х1210 | | 54. | НКА 150-100-250-75/2 | 230 (50-295) | 80 (67-95) | 4,0 | 2950 | 75 | 1415 | 2175х977х1010 | | 55. | НКА 150-100-250-55/2 | 219 (48-280) | 73 (59-87) | 3,8 | 2950 | 55 | 1155 | 2175х977х935 | | 56. | НКА 150-100-250-45/2 | 191 (45-240) | 58 (46-70) | 3,2 | 2950 | 45 | 1100 | 2175х977х910 | | 57. | НКА 150-100-250-37/2 | 170 (42-210) | 45 (37-53) | 3,8 | 2950 | 37 | 1080 | 2175х977х910 | | 58. | НКА 150-100-315-132/2 | 250 (64-337) | 126 (100-147) | 3,3 | 2950 | 132 | 2015 | 2475х977х1050 | | 59. | НКА150-100-315-110/2 | 240 (63-320) | 120
(95-140) | 3,2 | 2950 | 110 | 1930 | 2475х977х1050 | | 60. | НКА 150-100-315-90/2 | 202 (60-270) | 97 (80-112) | 2,8 | 2950 | 90 | 1715 | 2475х977х1010 | | 61. | НКА 150-100-315-75/2 | 163 (58-195) | 72 (65-86) | 2,0 | 2950 | 75 | 1685 | 2475х977х1010 | | 62. | НКА 150-100-450-400/2 | 334 (85-422) | 251
(220-292) | 5,5 | 2950 | 400 | 3897 | 3200х1150х1200 | | 63. | НКА 150-100-450-315/2 | 307 (82-380) | 221
(184-261) | 5,0 | 2950 | 315 | 3542 | 3200х1150х1235 | | 64. | НКА 150-100-450-250/2 | 290 (81-350) | 198
(170-240) | 4,5 | 2950 | 250 | 2848 | 3200х1150х1130 | | 65. | НКА 150-100-450-200/2 | 264 (80-300) | 165
(150-205) | 4,0 | 2950 | 200 | 2630 | 3200х1150х1110 | | 66. | НКА 150-100-450-160/2 | 240 (80-360) | 135
(125-172) | 4,5 | 2950 | 160 | 1973 | 3200х1150х1110 | | 67. | НКА 150-150-250-132/2 | 390
(190-560) | 74 (48-90) | 5 | 2950 | 132 | 1630 | 2175х977х1050 | | 68. | НКА 150-150-250-110/2 | 360
(190-930) | 62 (35-89) | 5 | 2950 | 110 | 1545 | 2175х977х1050 | | 69. | НКА 150-150-250-90/2 | 340
(190-440) | 45 (30-57) | 5,3 | 2950 | 90 | 1335 | 2175х977х1010 | | 70. | НКА 150-150-315-250/2 | 440
(140-570) | 127
(112-148) | 6,2 | 2950 | 250 | 2532 | 2790х1000х1040 | | 71. | НКА 150-150-315-200/2 | 420
(135-580) | 118
(90-138) | 6,0 | 2950 | 200 | 2105 | 2790х1000х985 | | 72. | НКА 150-150-315-160/2 | 370
(128-506) | 94 (70-112) | 5,9 | 2950 | 160 | 2035 | 2790х1000х985 | | 73. | НКА 150-150-315-110/2 | 320
(124-424) | 72 (55-87) | 3,1 | 2950 | 110 | 1861 | 2790х1000х985 | | 74. | НКА 150-150-450-630/2 | 524
(139-670) | 240
(203-288) | 8,5 | 2950 | 630 | 4240 | 3430х1450х1450 | | 75. | НКА 150-150-450-500/2 | 492
(132-660) | 218
(166-264) | 7,2 | 2950 | 500 | 3480 | 3430х1450х1435 | | 76. | НКА 150-150-450-400/2 | 458
(128-630) | 198
(143-240) | 6,0 | 2950 | 400 | 4070 | 3430х1450х1460 | | 77. | НКА 150-150-450-315/2 | 406
(124-560) | 165
(120-206) | 4,5 | 2950 | 315 | 3715 | 3430х1450х1428 | | 78. | НКА 150-150-450-250/2 | 364
(120-500) | 138
(102-170) | 6,8 | 2950 | 250 | 3405 | 3430х1450х1428 | | 79. | НКА 200-200-250-200/2 | 610
(150-720) | 72
(63-86) | 9 | 2950 | 200 | 3150 | 2790х1000х985 | | 80. | НКА 200-200-250-160/2 | 580
(140-690) | 65
(55-77) | 8 | 2950 | 160 | 2448 | 2790х1000х985 | | 81. | НКА 200-200-250-132/2 | 520
(140-160) | 48
(38-63) | 7 | 2950 | 132 | 2201 | 2790х1000х985 | | 82. | НКА 200-200-250-110/2 | 460
(140-600) | 34
(23-46) | 6 | 2950 | 110 | 2037 | 2790х1000х985 | | 83. | НКА 200-200-315-315/2 | 680
(190-950) | 123
(88-147) | 8,6 | 2950 | 315 | 2900 | 3190х1330х2035 | | 84. | НКА 200-200-315-250/2 | 650
(160-950) | 120
(84-138) | 8,0 | 2950 | 250 | 2740 | 3190х1330х2035 | | 85. | НКА 200-200-315-200/2 | 590
(140-780) | 92 (68-112) | 6,4 | 2950 | 200 | 2350 | 3190х1330х2015 | | 86. | НКА 200-200-315-160/2 | 530
(130-650) | 65 (55-80) | 5,2 | 2950 | 160 | 2280 | 3190х1330х2015 | | 87. | НКА 200-200-400-630/2 | 835
(300-1100) | 194
(158-230) | 12,5 | 2950 | 630 | 4240 | 3400х1150х1450 | | 88. | НКА 200-200-400-500/2 | 770
(300-1030) | 165
(134-200) | 10 | 2950 | 500 | 3480 | 3400х1150х1435 | | 89. | НКА 200-200-400-400/2 | 690
(300-880) | 128
(102-158) | 8,5 | 2950 | 400 | 4070 | 3400х1150х1460 | | 90. | НКА 200-200-400-315/2 | 660
(300-770) | 110
(90-139) | 10 | 2950 | 315 | 3715 | 3400х1150х1428 | | 91. | НКА 250-250-400-132/2 | 700
(150-900) | 50 (40-62) | 4 | 1500 | 132 | 2315 | 2790х1000х1070 | | 92. | НКА 250-250-400-110/2 | 670
(150-870) | 47 (38-55) | 3,8 | 1500 | 110 | 2200 | 2790х1000х1070 | | 93. | НКА 250-250-400-90/2 | 600
(150-750) | 37 (30-45) | 3,1 | 1500 | 90 | 1950 | 2790х1000х1030 | | 94. | НКА 250-250-400-75/2 | 550
(150-620) | 25 (22-35) | 4 | 1500 | 75 | 1910 | 2790х1000х1030 | | 95. | НКА 300-300-500-400/4 | 1250
(270-1550) | 87 (75-94) | 5,4 | 1475 | 400 | 4901 | 3135х1600х1300 | | 96. | НКА 300-300-500-250/4 | 1100
(260-1400) | 65 (50-69) | 4,2 | 1475 | 250 | 2309 | 2860х1600х1230 | | 97. | НКА 300-300-500-200/4 | 1000
(250-1250) | 45 (40-55) | 4,6 | 1475 | 200 | 2239 | 2735х1600х1215 |
