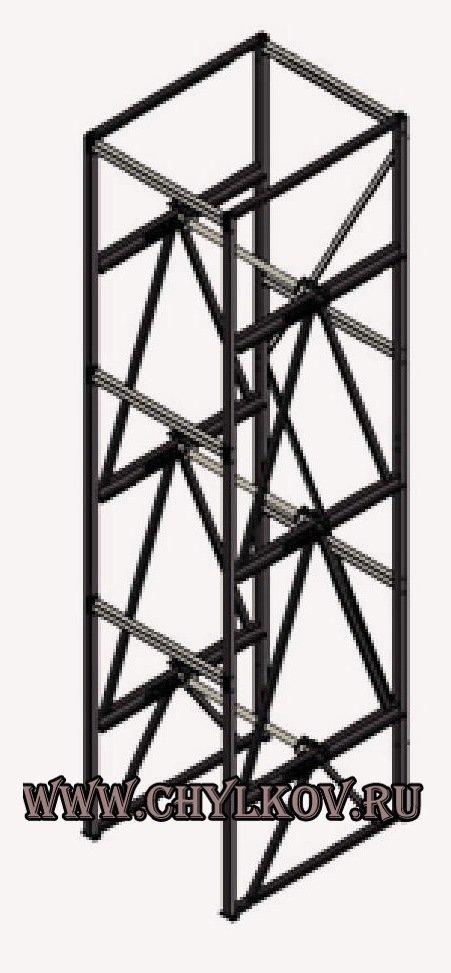

Стеллаж кабельный СКБ 5,8-4,5П.

Стеллаж кабельный СКБ 5,8-4,5П предназначен для хранения кабельных барабанов диаметром 800-1700 мм (№№ 8-17) и массой до 1500 кг. Суммарная грузоподъёмность на пролёт составляет 4500 кг.
Кабельные барабаны располагаются на осях в 2 – 3 яруса (в зависимости от размеров).
Два нижних яруса могут быть использованы в качестве отдающей (подающей) стойки (можно проводить отмотку кабеля/троса).
Стеллажи поставляются в разобранном виде (инструкция по сборке прилагается).
Ось для кабельных барабанов с поджимными башмаками поставляется в комплекте (на каждый ярус).
В качестве дополнительной опции готовы предложить траверсу на вилочный погрузчик для установки барабанов на стеллаж.
При монтаже на складах, ряды стеллажей ставятся вдоль стен, либо компонуются в два ряда. Смежные ряды дополнительно связываются стяжками, что позволяет дополнительно увеличить жёсткость рамной конструкции. Смежные ряды не обязательно должны прилегать друг к другу, между ними часто оставляют расстояние для ряда колонн, держащих крышу здания.
*Высота и грузоподъемность стеллажа определяется в тех. задании в зависимости от используемых типоразмеров барабанов и их массы.

Параметр Значение
Диаметр кабельного барабана 800…1700 мм
Максимальная ширина барабана 1070 мм
Диаметр оси 48 мм
Количество ярусов 3
Максимальная масса барабана 1500 кг
Макс. суммарная нагрузка на пролет 4500 кг.
Габаритные размеры, ДхШхВ 1470х1720х5800
Масса пролёта 360 кг
