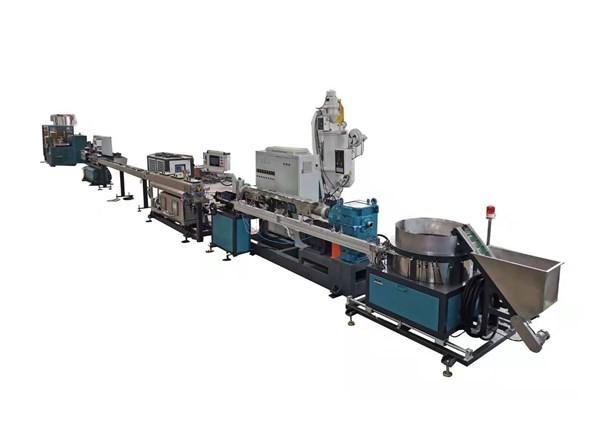

Линия для производства Ленты капельного полива, орошения

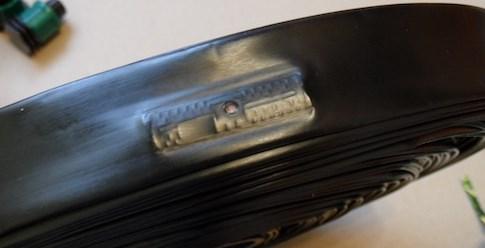

Продукт: капельная лента

Цвет: черный

Список продуктов:

Серийный номер Наружный диаметр ( мм ) Количество капель ( л / ч )
1 16 1,0–3,8




Рабочая среда и использование:

Влажность: ≤85%

Температура: -20-40 ℃

Электропитание: 380В трехфазного источника питания ( -10% , + 5% ) , 50 Гц

Мощность установки: около 80 кВт

Охлаждающая вода: ≤15 ℃ ≥0,3 МПа ～100 л / мин

Сжатый воздух: 5 м3 / ч ＞0,4 МПа

Общая длина: 30 м

Линейная скорость: 0-1 3 0 м / мин

Основной принцип

Материал: ПЭ

Количество экструзии:

модель Экструзионный материал
75/3 6 PE
Объем экструзии варьируется в зависимости от сырья и рабочих уровней.

Производственная скорость: 0-1 30 м / мин

Направление работы: справа налево

Цвет устройства : стандартные цвета Shandong Zhongda Plastic Machinery stock standard colors Co.

Без предварительного уведомления наша компания оставляет за собой право улучшать технические параметры и характеристики производственной линии.





Состав производственной линии

Серийный номер Устройство Количество
1 Система ввода капельницы 1
2 Автоматическая сушилка для кормления 1
3 75/ 36 одношнековый экструдер 1
4 Форма 1
5 Вакуумная калибровочная коробка 1
6 Бак охлаждающей воды 1
7 Трактор 2
8 Система штамповки 1
9 Моталка 1
10 Электрический шкаф 1


Подробное описание машины

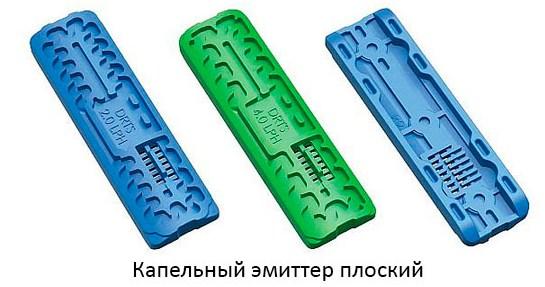

1: система ввода капельницы

Устройство подачи капельницы
Способ кормления: автоматический

Способ передачи: ремень

Тяговый двигатель:

Метод: управление преобразованием частоты переменного тока

Мощность: 75 0 Вт

Скорость вращения: 50 Гц 1450 об / мин



Устройство для просеивания капельниц:
Метод фильтрации: автоматическая фильтрация

Скорость просеивания: 10 00 шт / мин

Диаметр вращающейся части: 900 мм

Выберите приводной двигатель поворотной платформы:

Метод: управление преобразованием частоты переменного тока

Мощность: 750 Вт

Скорость вращения: 50 Гц 1450 об / мин

Ввод капельницы:
Метод ввода: синхронный ремень

Входной приводной двигатель:

Метод: сервопривод

Мощность: 750 Вт

Скорость вращения : 50 Гц 1450 об / мин



2: автоматическая сушилка для кормления

Способ кормления: вакуумное всасывание

Метод сушки: автоматический контроль нагрева горячим воздухом



3: одношнековый экструдер для пластика

Модель: SJ-75/3 6 1 комплект

Винтовая часть:

Диаметр винта: 75 мм

Отношение длины шнека к диаметру: 3 6 : 1

Материал винта: 38CrMOALA

Технология обработки: отпуск, азотирование, глубина азотирования > 0,6 мм , твердость азотирования > = 700

Винтовой ствол

Диаметр винта: 75 мм

Материал винта: 38CrMOALA

Технология обработки: отпуск, азотирование, глубина азотирования > 0,6 мм , твердость азотирования > = 700

Контроль температуры бочки: трехзонный автоматический контроль постоянной температуры

Обогрев ствола: литой алюминиевый нагрев

Способ охлаждения ствола: четырехзонное воздушное охлаждение

Коробка передач

Форма шестерни: зубчатая передача типа 225

Метод смазки коробки передач: смазка с принудительной циркуляцией масла

Зубчатая передача: чистовое точение, закалка и отпуск, азотирование и чистовое шлифование поверхности зуба

Материал шестерни: легированная сталь

мотор:

Мощность: 45кВт



4: часть головки штампа

Форма штампа: спирального типа, штамп с шейным кольцом, переменная ось

Контроль температуры нагрева: Зона 1

Мощность нагрева: 3,5 кВт

Материал втулки калибровочного вала: специальная высокопрочная износостойкая медная втулка



5: вакуумный резервуар для воды

Насос вихревой 0,75 квт

Однофазный вихревой самовсасывающий электронасос : 1,1 кВт + 0,75 кВт

Материал резервуара для воды: нержавеющая сталь

Длина резервуара для воды: 4 м (стандартная конфигурация, длина может регулироваться в зависимости от реальных условий)

Высота центра: 1 м



6: резервуар для охлаждающей воды

Метод: погружение

Материал резервуара для воды: нержавеющая сталь

Длина резервуара для воды: 6 м (стандартная конфигурация, длину можно регулировать в зависимости от реальных условий)

Высота центра: 1 м

7: высокоскоростная тяга

Режим тяги: тяга на гусеничном ходу на высокой скорости

Метод зажима: пневматический

Натяжение скорости: . ≤ 1 . 6 0х / мин

Метод: Высокоскоростной серво двигатель

Мощность: 2. 0 кВт

Скорость вращения: 50 Гц 1450 об / мин



8: система штамповки

Метод штамповки: производительность штамповки с двойным сервоприводом увеличена вдвое

Система обнаружения: сигнал датчика приближения, сигнал обнаружения исходной подъемной силы колеса слишком большой, проблема с царапинами капает

Скорость прокалывания ≤ . 1,6 м / мин

Пробивной двигатель: серводвигатель

Мощность пробивного двигателя : 400 Вт

Система высокоскоростной камеры: она может четко определять эффект пробивки каждого отверстия.Если пробой был пропущен, она автоматически подает сигнал тревоги, если он пропущен. После транспортировки пленки без перфорации перемотка автоматически остановится.





9: Coiler

Метод намотки: двухпозиционная автоматическая намотка

Метод завивки: автоматический контроль

Метод разгрузки: ручное управление

Длина завитка : ≤2000 м со счетчиком метров, может быть установлена ​​в соответствии с реальной ситуацией

Кабель двигателя: сервопривод

Мощность кабеля двигателя: 0. 75 кВт

Двигатель намотки: обычный двигатель

Мощность двигателя: 2,2 кВт



10: электрический шкаф

Отопление: 5-зонное отопление

Электрические компоненты низкого напряжения марки Delixi

Инвертор : Hongqitai
