Назначение
Пробоотборник предназначен для автоматического отбора проб жидкотекучих сред со следующими параметрами:
Скорость потока, м/с - не более 2,0
Сечение потока, мм - 800х200
Содержание твердой фазы в пульпе, % - не более 60
Область применения
Может использоваться как самостоятельное изделие, так и в составе автоматизированных систем аналитического контроля (АСАК, АСАПП) на обогатительных фабриках цветной и черной металлургии, а также в других отраслях промышленности.
Принцип действия
Принцип действия пробоотборника ПРО-31В основан на отборе части жидкости из свободно падающей плоской струи при пересечении ее приемным ножом устройства. Проба из ножа удаляется самотеком. Пробоотборник построен на базе шарико-винтовой передачи (масляная ванна не требуется), комплектуется электроприводом с частотным управлением и работает в повторно-кратковременном режиме.

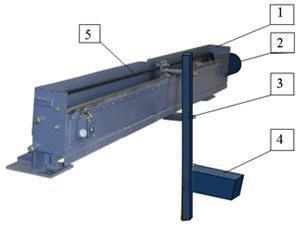

1 - корпус пробоотборника
2 - электропривод
3 - штанга
4 - нож
5 - шарико-винтовая передача
Достоинства и преимущества
Пробоотборник прост в эксплуатации, не требует масляной ванны обеспечивает высокую представительность отбираемых проб, при этом срок эксплуатации около 10 лет.
Состав изделия
Пробоотборник с ножом в т.ч.
Электропривод.Блок частотного управления.Модуль шарико-винтовой передачи.
Способ монтажа: Пробоотборник устанавливается на участке свободно падающего потока жидкотекучей среды.
