Назначение
Система контроля толщины слоя пены и уровня пульпы «КУПП-30» используется для измерения толщины слоя пены и уровня пульпы двух фазных электропроводящих сред с различной степенью электропроводности, например, в камере флотомашины при флотации руд цветных металлов в процессах обогащения руд.
Область применения
Металлургическая, химическая, строительная, пищевая, целлюлозно-бумажная отрасли и другие.
Принцип действия
Динамическое измерение электропроводности по глубине двухфазной среды и анализ динамического сигнала электропроводности с помощью пороговых устройств. Система «КУПП-30» содержит блок изолированных друг от друга электропроводных контактов, погружаемых в пульпу, на поверхности которой находится пенный слой и определяется число контактов, находящихся в пене и в пульпе. Информация о толщине пенного слоя и уровне пульпы во флотомашине преобразуется в гальванически развязанные токовые аналоговые сигналы 4-20 (0-5) мА.
Достоинства и преимущества
Отсутствие подвижных частей.
Многоканальность по измеряемым параметрам.
Возможность пошагового просмотра электропроводности двухфазной среды по глубине.
Простота настройки и эксплуатации системы.
Достоверность и наглядность измерения параметров пены и пульпы.
Независимость показаний параметров от изменений электропроводности пульпы.
Оптическаяизоляция между измеряемой средой и выходными сигналами.
Малый расход воды для орошения блока контактов
Состав изделия

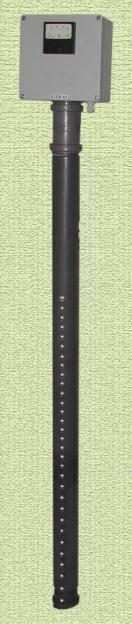

Блок контактов - 1 шт.
Блок коммутатора - 1 шт.
Блокпреобразователей - 1шт.
Клапандля водного орошения - 1 шт.
Крепление- 1 комплект.
Способ монтажа
Блок контактов, на котором крепится блок коммутаторов, опускается вертикально во флотомашину, таким образом, чтобы 25 контактов находились ниже сливного порога, а остальные - выше. Клапан и блок преобразователей рекомендуется устанавливать вне зоны измерения параметров.
