Назначение

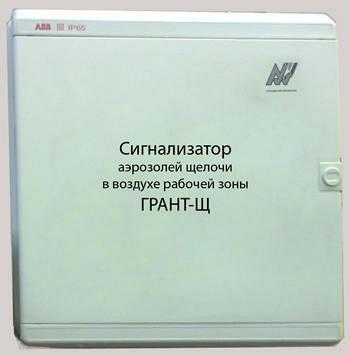

Сигнализатор ГРАНТ-Щ предназначен для контроля содержания аэрозолей щелочи в воздухе рабочей зоны. Сигнализатор ГРАНТ-Щ помогает оперативно решать проблему с помощью вырабатываемых звуковых, световых и электрических релейных сигналов. Электрические сигналы, передаваемые на значительные расстояния, позволяют быстро идентифицировать место выброса аэрозолей щелочи при проведении различных технологических процессов, например при химическом фрезеровании.
Принцип действия
Аэрозоли щелочи из воздуха над технологическим агрегатом засасываются в измерительный блок сигнализатора. При превышении ПДК щелочи в воздухе рабочей зоны сигнализатор формирует аварийные сигналы (звуковой, световой и релейный).
Характеристики
Сигнализатор ГРАНТ-Щ представляет собой стационарный многоканальный прибор непрерывного действия. Состоит из четырех частей: измерительного блока, блока контроллера, блока управления и компьютера. Количество измерительных блоков и блоков контроллера определяет число потенциально возможных точек контроля наличия аэрозолей щелочи в воздухе рабочей зоны над технологическим объектом.
Пороги срабатывания аварийной сигнализации: 0,5; 1,0; 2,5; 5,0 мг/м3 Напряжение питания переменное (220 +22/-33)В частотой (50 ±1) Гц.
Потребляемая мощность всех блоков сигнализатора не более 100 ВА.
Габаритные размеры, не более
блок управления: длина 400 мм, ширина 400 мм, высота 150 мм;
блок измерительного: длина 400 мм, ширина 300 мм, высота 150 мм;
блок контроллера: длина 150 мм, ширина 200 мм, высота 80 мм.
Масса, не более
блок управления 2 кг;
блок измерительного 7 кг
блок контроллера 2 кг.
Рабочие условия применения сигнализатора:
температура окружающей среды от +5 до + 40 °С
относительная влажность от 30 до 95 % при температуре 30 °С, без конденсации влаги
диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
