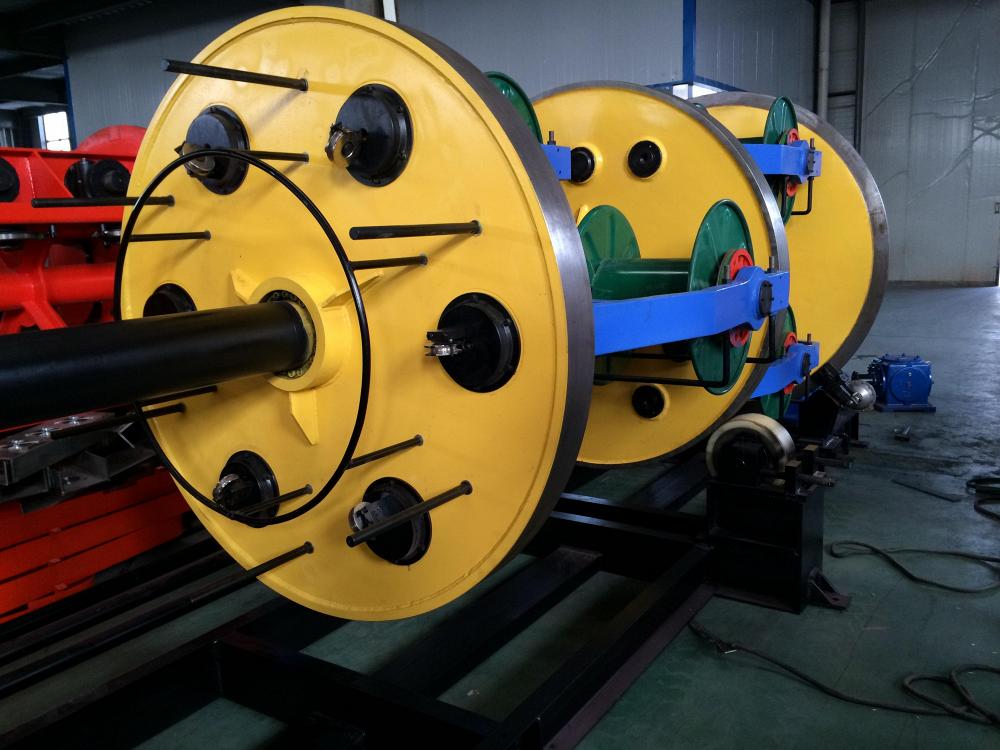

Линия скрутки кабеля фонарного типа

Для получения подробной информации, пожалуйста, пишите на почту sales5@xinming.ru

Линия скрутки фонарного типа предназначена для скрутки изолированных проводов и кабелей.
Конструкция машины 1+1+3 позволяет скручивать до 5 жил, при этом благодаря системе открутки и фиксации возможно скручивать секторные жилы.
Так же машина подходит для скручивания Кабелей типа СИП, ВВГ и т.п.

Компания Xinming является одним из самых крупных производителей кабельного оборудования в Китае с 1982 года. Мы поставляем оборудование в несколько стран СНГ, Европы, Юго-Восточной Азии и Южной Америки, тем самым подтверждаем качество, а также надежность нашего оборудования.

Гарантия на все оборудование один год.
Гарантийное обслуживание осуществляется в России сервисной службой.

Ф630/1+6крутильная машина фонарного типа
1. предназначение
Данное оборудование предназначено для скрутки изолированных жил силового кабеля низкого
напряжения и среднего напряжения с 2, 3, 4, и 5 жилами, с изоляцией из ПВХ, ПЭ, СПЭ.
2. основные параметры
2.1. диаметр на входе: Ф3,5－Ф10mm
2.2. максимальный наружный диаметр после скрутки: Ф27mm
2.3. диапазон оборотов фонаря: 10.6-45r/min
2.4. линейная скорость тяги: ≤30m/min
2.5. размер заднего отдающего барабана: PN630
2.6. размер отдающих барабанов в фонари: PN630
2.7. приемный барабан: PN800－PN1600
2.8. мощность основного двигателя: N=18,5KW
2.9. высота от центра оборудования до нуля: H=1000mm
3. основные составы
3.1. Ф630/1+6 отдающее устройство колыбельного типа: 1комплект
3.2. Ф630 отдатчик: 1комплект
3.3. двухсерийний держатель калибра: 1 комплект
3.4. измеритель механический метража: 1комплект
3.5. Ф1400 тянующая машина колесного типа: 1комплект
3.6. Ф1600 приемное устройство с укладкой колонного типа: 1 комплект
3.7. трансмиссионая система: 1комплект
3.8. электрическая система: 1комплект
3,9. Защитная решетка: 1 комплект
3.10. Лентообмотчик
3.11. Бронеобмотчик
4. описание и главные параметры основных составов
4.1. Ф630 отдающее устройство пассивного типа:
4.1.1. размер отдющего барабана: PN630
4.1.2. макс. грузоподьемность: ≤0,6T
4.1.3. тип:. Возможно отдавать жилу одновременно или отдельно.
4.1.4. натяжение отдачи управляется механической фрикцией, можно регурировать натяжение
вручную.
4.2. Ф630/1+6 клеть
4.2.1. размер отдающего барабана: PN630
4.2.2. макс. грузоподьемность: ≤0,6T
4.2.3. обороты клети: 10.6-25.2r/min
4.2.4. шаг скрутки: 70－2500mm
4.2.5. коробка передачи скоростей клети: поверхность зубчатки твердая, зубчатка производиться
закаливанием, 6-ступенчатая, иметь левое и правое направление скрутки, и холостой ход.
4.2.6. тип торможения фонаря: гидравлический тормоз.
4.2.7. ф630/1+6 крутильная машина составляет из ф630/1+6. можно осуществлять скрутку с
откруткой(для скрутки круглой жилы) и без открутки(для скрутки секторной жилы). Люльки могут по
технологии подкрутятся электричеством и регулироваться углом. Зажим и разжим трех барабанов
конусами.
4.3. двухсерийный держатель калибра
4.3.1. обеспечить бикомпактность, окружность и целость кабеля.
4.4.механический счетчик метража
4.4.1. конструкция счетчика: механический привод
4.4.2. периметр колеса счетчика: 500mm
4.4.3. максимальная длина счетчика: 9999m
4.4.4. точность счетчика: 0,4%
4.4.5. колесо измерения является двухколесной конструкцией, монтаж горизонтального типа,
нажимное колесо с амортизационной пружиной, во входе и выходе уставлен направляющий ролик.
По диаметру кабеля можно регулировать расстояние между двумя колесами.
4.5. ф1400 одинарное тянущее устройство колесного типа
4.5.1. тип тяга: одинарная тяга колесного типа, кольцо для толчока проволоки толкать проволоку.
4.5.2. диаметр тянущего колеса: ф1400 mm
4.5.3. линейная скорость тянущего колеса: ≤33m/min
4.5.4. коробка передачи скорости является 36-ступенчатый.
4.6. Ф1600 приемное устройство с укладкой безвального типа
4.6.1. подходящий барабан: PN800－PN1600
4.6.2. двигатель для приема: JLJ160－60/6 N=970 r/min
4.6.3. обороты приемного барабана: 6－15.5r/min
4.6.4. шаг укладки: 10-80мм
4.6.5. тип укладки: винтовый
4.6.6. вес подходящего барабана: W≤10T
4.6.7. колонный тип, зажим (разжим), подъём (спуск) барабана с электричеством.
4.6.8. двигатель для спуска и подъема барабана: N=1.1KW（с циклоидальным редуктором）
4.6.9.подвижной двигатель колонной: N=0.75KW（с циклоидальным редуктором）
4.7. ведущая приводная система
4.7.1. главный двигатель: 18,5KW (с преобразованием частоты)
4.7.2. главный редуктор: ZD редуктор
4.7.3. тормоз: электрогидравлический тормоз
4.7.4. система механического привода включает трансмиссионный вал, муфту и опору подшипника
и т.д..
4.8.система электроуправления
4.8.1. питание: трехфазный пятижильный: 380V10% 50HZ
4.8.2. при авторежиме оборудования отдельная остановка приемника и укладчика допускается.
4.9.направление операции:
Правое, то есть против оборудования в левой стороне отдать провод, принимать в правой
стороне.
4.10. Устройство нанесения ленты:
Тип устройства - центрального типа.
Лентообмотчик служит для наложения миткалевой ленты на предварительно
сформированный пучок из изолированных проволок.
Лентообмотчик предусматривает установку бобины с лентой со следующими
параметрами:
Диаметр до ………. ………………………400мм
Ширина до …………………………………6-40мм
Диаметр посадочной втулки ……………….76 мм
Конструкцией предусмотрено тормозное устройство, обеспечивающее регулируемый
момент подтормаживая бобины.
Привод лентообмоточной головки осуществляется от асинхронного двигателя через
клиноременную передачу.

4.11. Устройство нанесения брони
БРОНЕМОТОЧНАЯ ГОЛОВКА
Головка обмотки стальной лентой Ф 710 мм
Допустимый наружный диаметр пропускаемого кабеля 10 мм- 90 мм
Диаметр катушки для ленты 710 мм
Параметры наполнителя стальной ленты (D * d * B) 200 * 120 * (10 – 40) мм
Количество катушек 2 шт.
Максимальная частота вращения головки 327 обор./мин
Шаг армирования стальной лентой 15 – 282 мм
Сила натяжения (регулируется механически с помощью фрикционного механизма) 2,5 – 30 da N
Используемый материал – стальная лента
Имеет полу тангенциальную конструкцию, 6 ступеней регулировки скорости, приводится в движение от вала главного привода, имеет функции левой и правой обмотки и холостой работы.
