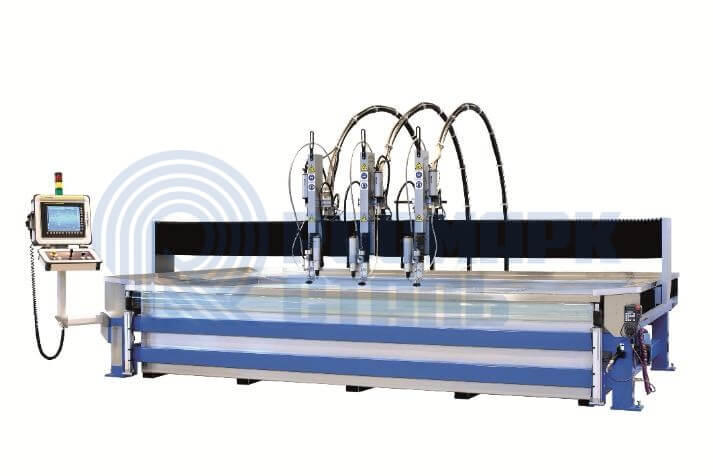

танки серии Premium представляют собой гибкие системы гидроабразивной резки с практически бесконечными возможностями. Системы предназначены как для изготовления деталей из листового материала, так и для обработки объёмных деталей. На станках могут быть применены технологии резки под давлением воды 4000 и 6200 бар.
Вы можете увеличить производительность и эффективность станка, дополнив его функциями 5-ти осевой обработки, несколькими режущими головками или системой обработки тел вращения. Станки класса Premium разработаны Water Jet Sweden специально для условий с повышенными требованиями к надежности оборудования и стабильности его работы при повышенных нагрузках в жестких условиях эксплуатации.
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Независимые режущие головки
При использовании нескольких независимых режущих головок вы можете более эффективно использовать обрабатываемый материал и оптимизировать процесс резки. При резке нескольких деталей одновременно вы повышаете производительность станка в несколько раз. Применение нескольких режущих головок повышает гибкость предприятия.
Режущая головка BevelJet®
Использование реальной 5-ти осевой интерполяции позволяет осуществлять 3-х мерную резку с возможностями, значительно превосходящими обычную наклонную резку. Полностью векторные расчёты в системе ЧПУ Fanuc для контроля вершины фокусирующего сопла определяет высокую точность резки. Функция BevelJet доступна на станках моделей NCP 30 и NCP 40.
Встроенное поворотное устройство (Обработка тел вращения)
Поворотное устройство применяется для решения специфических задач по обработке тел вращения. Функция полностью интегрирована в систему ЧПУ для обеспечения плавной резки. Поворотное устройство может быть использовано вместе с поворотной режущей головкой BevelJet.
Максимальная скорость вращения: 6000 °/мин
Точность углового позиционирования: ±20’’
Диаметр обработки: 10…500 мм
Различные исполнения рабочего стол
Гибкость станков класса Premium подчеркивается широким разнообразием исполнения рабочего стола в зависимости от технологических задач. Помимо стандартных прямоугольных решеток стола на станке могут быть применены волнистые решетки для резки толстолистовых материалов или трубные решетки для резки труднообрабатываемых материалов.
СТАНКИ КОМПЛЕКТУЮТСЯ
•Системой дополнительной защиты из нержавеющей стали
•Датчиком неровности обрабатываемого листа
•Бункером для абразива с башней-контейнером для абразива
•Встроенной системой слежения за уровнем абразива и датчиком влажности абразива
•Системой удалённого управления водоструйным насосом высокого давления с панели оператора
•Системой эвакуации и пакетирования отходов резки
•Системой очистки отработанной воды
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•Датчик предотвращения столкновений режущей головки
•Система лазерного позиционирования «нуля» заготовки
•Сверлильная головка
•Система прецизионного позиционирования в системе координат данной детали
•Чернильный маркер
•Система автоматической загрузки абразива
•Функции автоматического самоуправления
•Электронный дозатор абразива, управление подачей абразива с пульта управления оператора
•Функция управления давлением насоса высокого давления с пульта управления оператора
•Функция отображения давления водоструйного насоса
•Система быстрого управления уровнем воды
•Системы подготовки и умягчения водыКрепежные элементы для быстрой фиксации листа
Основные технические характеристики
| Конструкция | Станок портального типа |
| Станина | Сварная |
| Стол-резервуар | Нержавеющая сталь |
| Система приводов | Линейные двигатели / Высокоточные шарико-винтовые пары |
| Система ЧПУ | FANUC 31i или FANUC 31i-5 для 5-ти осевых станков |
| Система управления | PanelOne® |
| Число режущих головок | 2…4, включая функцию оптимизации раскроя материала |
| 3-х мерная резка | Система Beveljet |
| Реализуемые процессы | Резка чистой водой, гидроабразивная резка, сверхтонкая гидроабразивная резка |
| Максимальное перемещение по оси Z: | 250 мм |
| Максимальная нагрузочная способность стола: | 800…3000 кг/м2 |
| Точность позиционирования: | ±0,05 мм/м |
| Точность репозиционирования: | ±0,025 мм |
| Угол резки: | 60 |
| Перемещение по оси В: | ±91 |
| Перемещение по оси С: | ±400 |
| Точность позиционирования осей В и С: | <1' |
| Точность репозиционирования осей В и С: | <0,1' |
Размеры рабочего стола
| Модель | NCP 10 | NCP 20 | NCP 30 | NCP 40 |
| Ширина | 1200 | 2200 | 3200 | 4200 |
| Длина | 1225 | 1225 | 1705 | 2275 |
| Число реж. головок | 1 | 1...2 | 1...3 | 1...4 |
Цена: от 275 тыс. евро руб.
