Панели УС для установки фильтров воздушных ФЯ

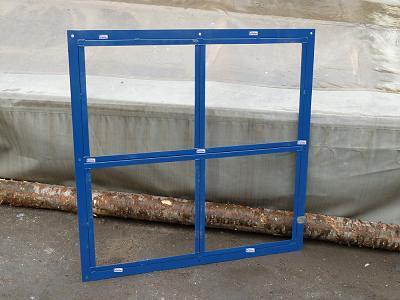

Панели типа УС с ячейковыми фильтрами применяются в качестве первой ступени очистки воздуха в шахтах вентиляционных систем, а также для дополнительной или основной очистки воздуха в составе центральных кондиционеров или приточных камер. Они предназначены для очистки воздуха от атмосферной пыли при среднегодовой запыленности воздуха до 1 мг/м3. Фильтрующие элементы панелей задерживают твердые или жидкие частицы аэрозолей размером более 5 мкм, содержащиеся в атмосферном воздухе и в воздухе с цементной и угольной пылью, сажей, сварочными аэрозолями, дымом и т.п. Панели для плоской установки фильтров в строительных конструкциях (УС-39А) представляют собой прямоугольную раму, сваренную из угловой стали, внутри которой размещены ячейки для установки отдельных фильтров с крепежными скобами, позволяющими быстро проводить их замену. Панели для угловой установки фильтров в строительных конструкциях (УС40А, УС41А, УС42А) представляют собой корпус, выполненный в виде объемного элемента, состоящего из прямоугольного фланца, к которому сверху и снизу приварены листы, между которыми располагаются рамки для установки ячейковых фильтров. Применение данных панелей с развитой зигзагообразной конструкцией увеличивает фильтрующую поверхность и снижает удельную воздушную нагрузку. Панели для угловой установки фильтров в кондиционерах и приточных камерах (УС51, УС52, УС53, УС54) отличаются от других панелей наличием переходного фланца, позволяющего устанавливать панель в существующее сечение вентиляционной системы. Панели изготавливаются по типовой серии с.5.904-25. Расход воздуха для панелей Ус39 от 3000 м3/ч до 40000 м3/,для панелей Ус40-42 от 10000 м3/ч до 40000 м3/ч , для панелей Ус51-54 от 10000м3/ч до 40000 м3/ч. Габариты ВхHхL соответственно от 1120х602х50 мм до 2694х2694х50 мм , от 876х1052х530 мм до 1703х2088х515 мм , от 916х1340х530 мм до 1744х2590х515 мм . Масса соответственно от 27 кг до 255 кг , от 106 кг до 297 , от 113 кг до 322 кг.
