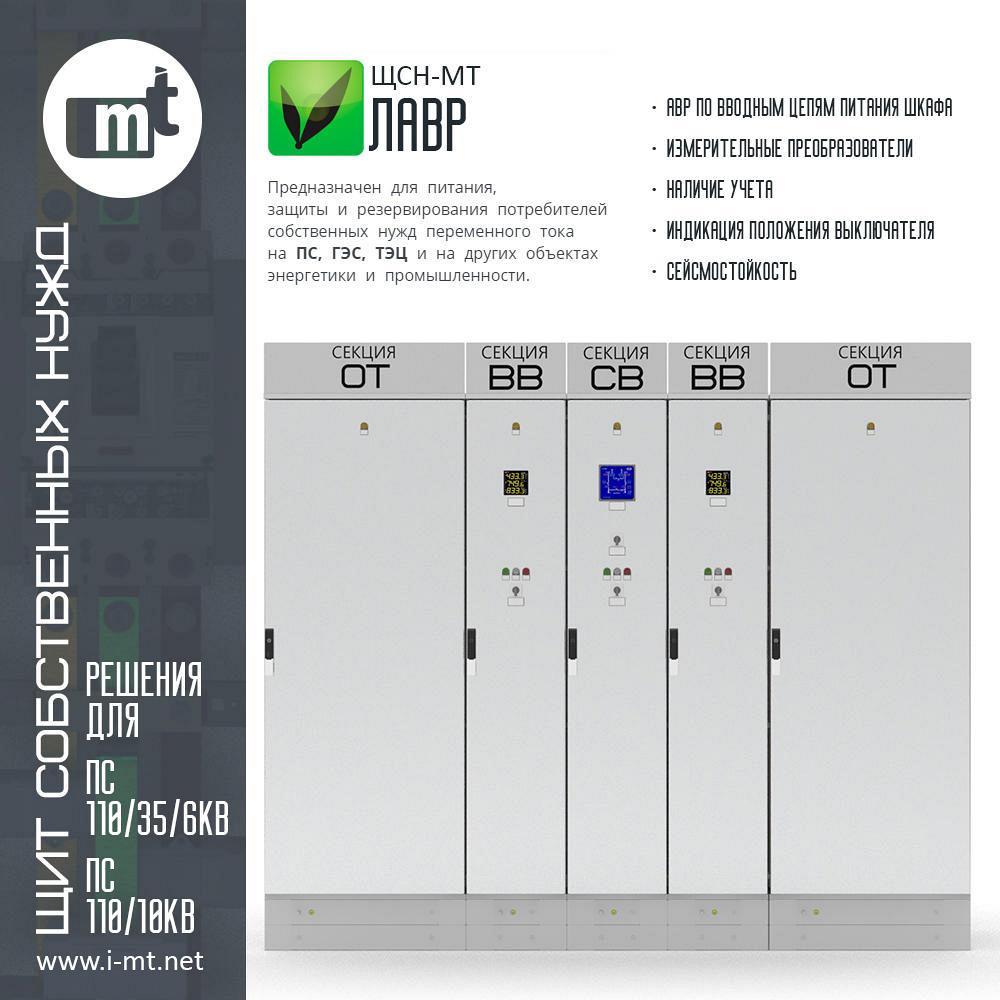

Представляем щит собственных нужд «ЩСН-МТ Лавр» в релейной защите и автоматике.
Щит собственных нужд предназначен для питания, защиты и резервирования потребителей собственных нужд переменного тока на ПС, ГЭС, ТЭЦ и на других объектах энергетики и промышленности, работая на подстанциях и электростанциях с напряжением 380В и частотой 50 Гц.
К ним относятся:
Шкафы питания приводов выключателей;Зарядно-выпрямительные устройства системы СОПТ;Цепи электромагнитной блокировки разъединителей;Системы связи и АСУ ТП;Обогрев шкафов наружной установки;Шкафы охлаждения трансформаторов;Блоки аварийного освещения;Насосы пожаротушения;Вентиляция и обогрев ОПУ;Наружное освещение.
ЩСН-МТ-25 - это экономичное и компактное решение, которое мы рекомендуем применять на объектах до 35кВ, в частности при реконструкции системы СН.
Особенности ЩСН-МТ-250
изолированные шины в дополнении к стационарным защитным экранам повышают безопасность обслуживания;безопасность и удобство обслуживания обеспечивается рациональной компоновкой;изолированные отсеки минимизируют повреждение при внутренних замыканиях;удобный подвод и крепление силовых кабелей;минимизация внутреннего загрязнения пылью при длительной эксплуатации;
Для подключения в систему мониторинга шкаф оборудован интерфейсом RS-485. Имеет 2 независимых ввода питания.
Так же в зависимости от особенностей проекта в ЩСН могут быть включены дополнительные опции, такие как:
Автоматический ввод резерва по вводным цепям питания шкафа ( Позволяет повысить надежность схемы внешнего электропитания системы ).Измерительные преобразователи на ВВ ( Индикация электрических параметров ВВ с возможностью передачи в систему АСУ ).Измерение и учет электроэнергии ( Ведение массивов профиля мощности нагрузки, измерение параметров трехфазной сети и параметров качества электроэнергии ).Индикация положения ВВ и СВ ( Дискретные сигналы положения автоматических выключателей ).Сейсмостойкость ( По заказу ЩСН выполняются в сейсмостойком исполнении до 9 баллов ).
Шкаф комплектуется:
Блоками автоматического ввода резерва;Вводными и отходящими автоматическими выключателями;Измерительными приборами.
На лицевой стороне двери имеется индикация наличия напряжения на шинах собственных нужд, величины тока на вводах, положения вводных и секционного выключателей.
