УКМ58-04-20-2,5-4 У3 IP31 - конденсаторная установка регулируемая мощностью 20 квар
УКМ58-04-20-2,5-4 У3 IP31 - Конденсаторная установка компенсации реактивной мощности с автоматической регулировкой, на номинальное
напряжение 400 В, номинальной мощностью -20 квар, мощность ступени регулирования -2,5 квар, количество шагов регулирования -4,
категория размещения -У3 ГОСТ 15150-69, степень защиты оболочки - IP31 ГОСТ 14254-2015, и предназначена для увеличения cos Ф (коэффициент мощности) в сети переменного тока напряжением 400 В (0,4 кВ).
Технические параметры конденсаторной установки -УКМ58-04-20-2,5-4 У3 IP31
- номинальная мощность установки -20 квар;
- номинальное напряжение -400 В(0,4 кВ);
- номинальный ток установки -29 А;
- номинальная мощность регулировочной ступени -2,5 квар;
- количество ступеней регулировки -4;
- категория размещения -У3 (внутри помещения) ГОСТ 15150-69;
- степень зашиты оболочки (корпус) -IP31 ГОСТ 14254-2015.
Конструкция конденсаторной установки УКМ58-04-20-2,5-4 У3 IP31

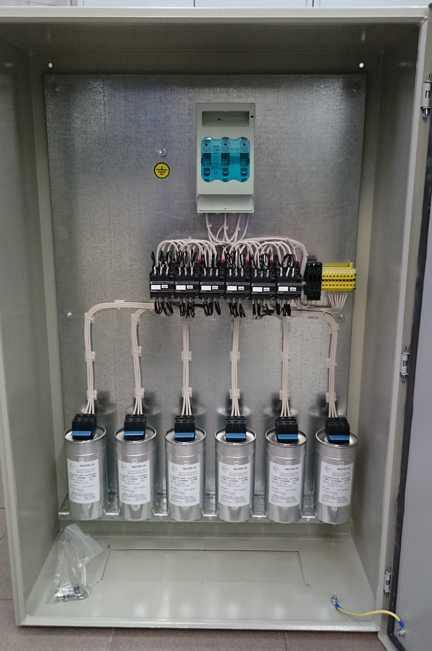

Конструктивно конденсаторная установка УКМ58-04-20-2,5-4 У3 IP31 представляет собой металлический шкаф в котором смонтировано:
- выключатель-разьединитель серии ПВР, в комплекте с плавкими ставками (предохранителями) серии ППН или автоматический выключатель серии ВА, который обеспечивает защиту линии от токов короткого замыкания в установке. Ввод питающего кабеля в УКМ58 стандартно - снизу, по требованию заказчика поставляем УКМ58 с верхним кабельным вводом;
- косинусные конденсаторы трех или однофазные, косинусные конденсаторы имеют встроенные предохранители от токов К.З.;
- специальные электромагнитные контакторы для косинусных конденсаторов;
- микропроцессорный блок управления различных изготовителей (NOVAR, LOVATO,BELYK и т.д.) который обеспечивает в автоматическом режиме работу установки и поддержанию установленного коэффициента мощности (cos ф);
- различная светосигнальная аппаратура.
По требованию заказчика возможна установка (поставка) дополнительного оборудования:
- трансформаторы тока для контроля силы тока;
- измерительные приборы - амперметр, вольтметр;
- устройство для обогрева установки (обогреватель), который обеспечивает обогрев внутреннего оборудования установки УКМ58 при низких температурах;
- устройство охлаждения, которое обеспечивает нормальную работу оборудования при повышении температуры окружающего воздуха выше номинального.
Монтаж конденсаторной установки УКМ58-04-20-2,5-4 У3I P31
УКМ58-04-20-2,5-4 У3 IP31 поставляется в адрес заказчика в полностью комплектном виде и готова к эксплуатации, однако при монтаже установки необходимо ознакомится с \"Руководством по эксплуатации конденсаторных установок\".
Применение конденсаторных установок УКМ58 в сетях переменного тока способствуют существенному снижению реального потребления электрической энергии, так как при работе любой электрической машины (электрический двигатель, сварочный аппарат, трансформатор, кондиционер и даже компьютер) возникает реактивная энергия, без этой составляющей переменного тока не работает ни одна электрическая машина, поэтому на любом предприятии должен вестись учет не только активной энергии но реактивной электрической энергии, соотношение активной энергии к реактивной и есть cos ф (коэффициент мощности сети). Чем он выше тем экономически эффективно предприятие, в настоящий момент это один из критериев оценки эффективности предприятия в целом.
Реальное снижение затрат на электрическую энергию от 10 до 20 % в год, много это или мало - примерный расчет экономической эффективности при использовании конденсаторных установок УКМ58 на нашем сайте - www.bottelectro.ru
