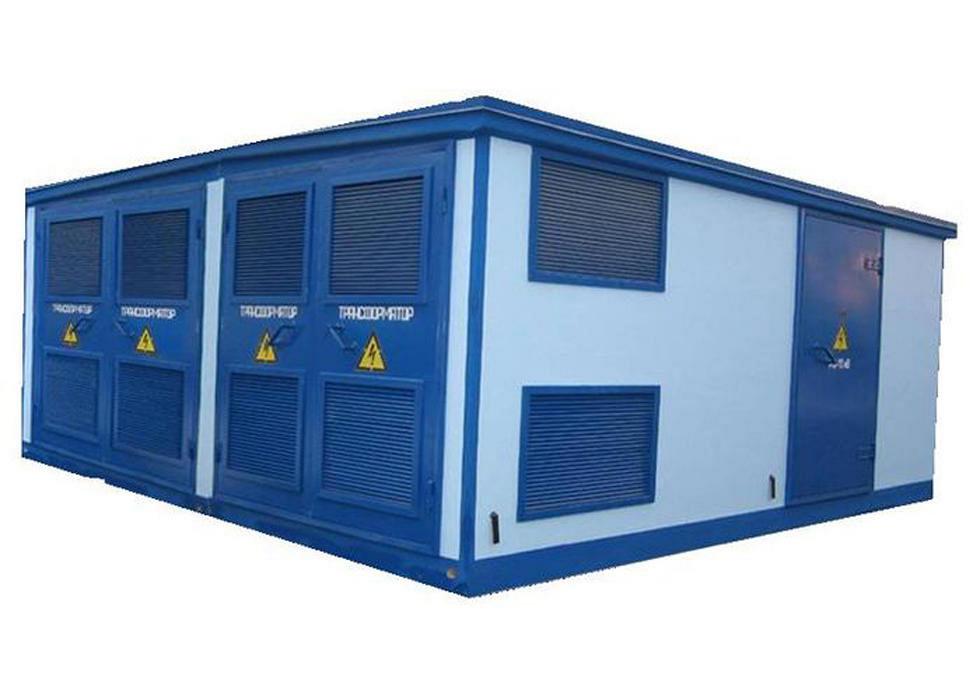

Главное предназначение БКТП – прием, преобразование и перераспределение электроэнергии. Подстанции укомплектованы бетонным корпусом. Устройства могут обеспечить P =1000 кВА при U= 6 (10) / 0,4 кВ. В функции БКТП входит транспортировка электроэнергии к жилым объектам, коммунальным помещениям, промышленным зданиям, стройкам, административным строениям.
Применение подстанций такого типа возможно в электросетях, имеющих нейтраль с глухим заземлением на стороне 0,4 кВ. Также БКТП может использоваться на линиях с изолированной нейтралью с U = 6 (10) кВ. С электросетью оборудование соединяется кабелями.
Железобетонный корпус БКТП имеют модульную структуру. Он состоит из поддонов (правого и левого) и двух верхних блоков. ВН и НН (входы и выходы высокого и низкого напряжения) снабжены силовыми кабелями.
Оборудование готово к применению сразу же после выпуска. Оно не требует дополнительной комплектации. Необходимо только доставить БКТП на объект, подсоединить заземление, включить ВН и НН и трансформатор. Благодаря простой конструкции ввод в действие подстанции производится очень быстро.
Условия эксплуатации
Бесперебойную работу трансформаторным подстанциям обеспечивают необходимые параметры окружающей среды. Если придерживаться условий эксплуатации, рекомендованных ГОСТами 15543.1 и 15150, то оборудование будет безупречно функционировать на протяжении двадцати пяти лет.
Правила использования БКТП:
Температура окружающей среды должна располагаться в диапазоне от + 45о С до -60о С;
Воздух не должен содержать взрывоопасных соединений;
Использовать подстанцию можно на высоте не более 1000 м над уровнем моря;
Влажность не имеет значения;
Окружающая атмосфера не должна содержать химически активные испарения и большое количество пыли.
Технические характеристики БКПТ:
Мощность трансформатора (номинальная), кВА – 100′;160;250;400;630;1000;1600;2500;Номинальное U на стороне низкого напряжения – 0,4 Кв;Номинальное U на стороне высокого напряжения – 6 (10) кВ;Номинальный ток на шинах на стороне низкого напряжения – 250;400;630;800;1000;1250;1600;2500 A;Номинальный ток на шинах на стороне высокого напряжения– 630 A.
Что входит в комплект поставки БКТП
Блочные трансформаторные подстанции могут дополняться ВР (высоковольтными распределителями) следующих видов:
Элегазовые ячейки, оборудованные выключателями: RM6 (Schneider Electric), VEGA (Elettropicena), SafeRing / SafePlus (АВВ);Вакуумные ячейки, снабженные выключателями: SafeRing/SafePlus (АВВ); BB/tel («Таврида электрик»), Evolis (Schneider Electric)Автогазовые камеры одностороннего обслуживания с выключателями (ЗАО «ЗЭТО»).
Распределительное оборудование устанавливается по низкой стороне. Кроме того, БКТП снабжаются тремя щитками. Они предназначены для сигнализации, учета и собственных нужд.
В зависимости от необходимости, БКТП могут поставляться в нескольких вариантах:
Проходного или тупикового типаC одним или двумя трансформаторами;Высокая сторона подстанции может оборудоваться дополнительным РП;Возможна установка защиты с помощью выключателей и предохранителей;Линии высокого напряжения могут подсоединяться через разные выключатели;Защита выходящих линий низкого напряжения может производиться с помощью предохранителей, рубильников (ARS, RBK) или автоматических выключателей.
