Компания 2TEST создает безэховые камеры (БЭК) «под ключ» в соответствии с задачами заказчика: от разработки качественного ТЗ и проектирования испытательной камеры до комплексного создания помещения и наполнения специальной измерительной аппаратурой.
По техническим характеристикам готовая испытательная камера от 2TEST удовлетворяет всем требованиям ГОСТ и отраслевым стандартам для проведения испытаний на электромагнитную совместимость высокой точности.
Заказать безэховую камеру в 2TEST можно по приемлемой цене. При этом заказчик получает уникальное изделие с метрологическими сертификатами и регистрацией в реестре безэховых камер федерального значения.
2TEST выполняет проекты по строительству как полностью безэховых камер, так и полубезэховых.

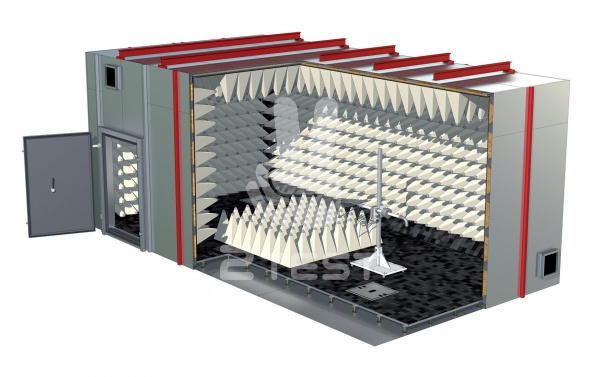

В партнерстве с ведущим мировым производителем испытательных камер — Frankonia — 2TEST организует для заказчиков безэховые камеры, особенностью которых является отсутствие отражений от пола. В связи с этим отпадает необходимость сканирования по высоте с помощью антенны, что означает значительную экономию времени при выполнении тестирования.
Предусматривается полная облицовка стен, потолка и пола ферритовыми поглотителями типа F006 и частичная облицовка из дополнительных пирамидальных или гибридных поглотителей типа H600, H1000 и негорючих поглотителей в зависимости от типа БЭК.
Безэховая камера оборудуется деревянным столом и специальным поворотным столом. Для вентиляции предусмотрены 4 сотовые вставки, ввод кабелей осуществляется через 2 проходные панели с 8 вводами типа N, 8 - типа BNC и 4 - для волоконно-оптических линий. Также в базовую комплектацию входит одна антенная мачта и контроллер для антенной мачты и поворотного стола.
Основные характеристики безэховой камеры (могут варьироваться в зависимости от технического задания заказчика):
Измерения параметров излучения: в полном соответствии со стандартом CISPR 16-2-3;
Максимальное отклонение от FSNSA в соответствии со стандартом CISP 16-1-4: ± 4 дБ;
Максимальное значение КСВН в соответствии со стандартом CISP 16-1-4: 6 дБ;
Тесты устойчивости к воздействию излучения: в полном соответствии со стандартом IEC/EN 61000-4-3;
Максимальное отклонение: -0 дБ / +6 дБ на 12 из 16 точек измерения;
Диапазон частот: 30 МГц ... 18 ГГц;
Размеры БЭК — подбираются индивидуально.
Полубезэховые камеры

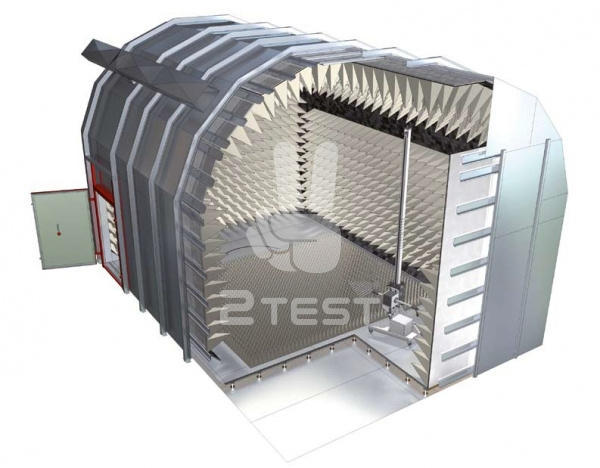

Полубезэховые камеры от компании 2TEST обеспечивают превосходные рабочие характеристики для NSA (± 3,5 дБ) в диапазоне от 30 МГц до 1 ГГц и для SVSWR (5 дБ) в диапазоне от 1 ГГц до 18 ГГц в соответствии со стандартом CISPR 16-1-4. В отличие от безэховых камер, имеющих плоскую крышу, полубезэховая камера представляет собой куполообразное помещение, что экономит пространство. Преимуществом использования относительно коротких гибридных поглотителей в полубезэховых камерах является ее компактность. Для полубезэховых камер также предусмотрена облицовка пола перемещаемыми гибридными поглотителями типа P600 площадью 9 м² для выполнения тестов устойчивости к воздействию излучения или типа Р300 площадью 20 м² для выполнения измерений параметров излучения.
В зависимости от требуемого типа безэховой камеры опционально могут быть добавлены: однофазный или трехфазный сетевой фильтр, фильтр сигнальной линии и/или фильтр линии передачи данных, вентилятор, измерительное оборудование, видео- и/или аудиосистема.
Основные характеристики полубезэховой камеры (могут варьироваться в зависимости от задач заказчика):
Измерения параметров излучения: в полном соответствии со стандартом EN 55022 и CISP 22, класс В (30 МГц ... 1ГГц) и в соответствии со стандартом CISPR 16-2-3 (1 ГГц ... 18 ГГц);
Тесты устойчивости к воздействию излучения: в соответствии со стандартом IEC/EN 61000-4-3;
Максимальное значение VSWR в соответствии со стандартом CISPR 16-1-4: 6 дБ (опционально 5 дБ или 4 дБ);
Максимальное отклонение от NSA в соответствии со стандартом CISPR 16-1-4: ± 4 дБ, опционально ± 3,5 дБ;
Максимальное отклонение: 0 дБ / +6 дБ для 12 из 16 точек измерения;
Диапазон частот: 26 МГц ... 18 ГГц;
4-6 сотовых вставок для вентиляции;
1 сетевой фильтр, 250 В переменного тока, 2 х 32 А;
1 сетевой фильтр, 440 В, 50/60 Гц, 2 х 32 А (SAC-5 Plus);
Две проходные панели с вводами: 6 типа N, 6 типа BNC и 2 для волоконно-оптических линий;
Электропроводка, освещение, заземленный пол, фальшпол, облицовка из поглотителей, поворотный стол, антенная мачта (до 4 метров), контроллер для антенной мачты и поворотного стола;
Размеры полубезэховой камеры — подбираются индивидуально.
