Серия векторных анализаторов цепей Anritsu MS46322B включает в себя 3 прибора, обладающих разными частотными диапазонами измерений. Аппаратная часть приборов собирается на фирменных микросхемах Shockline, запатентованная технология производства которых позволяет добиться непревзойденной точности и повторяемости результатов измерений и значительного снижения стоимости.

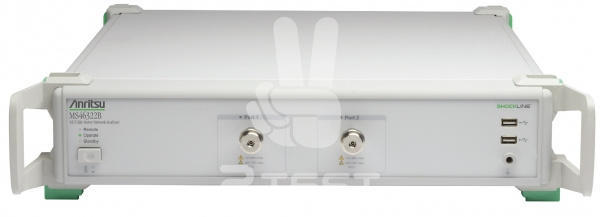

Векторные анализаторы цепей Anritsu MS46322B выполняются в ударопрочных корпусах типоразмера 2U и предназначены как для настольной установки, так и для настенного монтажа. На лицевой панели прибора располагаются 2 порта типа N(f) в модели MS46322B-010 или по два усиленных порта K(m) для версий MS46322B-020 и MS46322B-040, кнопка включения/выключения, 2 порта USB 2.0. В зависимости от поставляемой версии прибор поддерживает 3 частотных диапазона: 1 МГц – 8 ГГц, 1 МГц – 20 ГГц, 1 МГц – 43,5 ГГц. Высокая скорость развертки 130 мс на точку и динамический диапазон более 100 дБ позволяют применять анализаторы в большом количестве различных приложений.
Так, векторные анализаторы цепей Anritsu MS46322B найдут широкое применение в испытаниях, поиске и устранении неполадок в пассивных радиочастотных компонентах и СВЧ-системах: автомобильные коннекторы и кабели, электромеханические коммутационные узлы, глушители, соединители, фильтры, изоляторы, циркуляторы, фазовращатели. В области системной интеграции анализатор Anritsu MS46322B служит для калибровки систем, построения характеристик «путь-потери», измерения общих S-параметров и временных характеристик. Помимо этого, прибор найдет широкое применение при тестировании радиоинтерфейсов, сетей CATV, базовых станций спутниковой и мобильной связи, фотоприемников, лазерных модуляторов, оптических приемопередатчиков.
Благодаря наличию 4-х USB-портов 3.0 доступно подключение мыши, клавиатуры, мониторов, флеш-накопителей и аппаратных ключей. Также прибор оснащен HDMI-портом, аудио-выходом и разъемом для микрофона 3,5 мм, жестким диском (HDD), имеет Display port и 2 LAN-порта Gigabit Ethernet. Встроенный процессор CPU Intel Core i5 и поддержка сменного твердотельного накопителя SSD (SATA) объемом до 30 Гб для операционной системы, программ и хранения данных обеспечивают высокопроизводительную работу анализатора.
Векторные анализаторы цепей Anritsu MS46322B поддерживают все команды SCPI и могут управляться удаленно. Предустановленное ПО ShockLine снабжает пользователя всеми необходимыми функциями и возможностями настройки и измерений, продвинутым графическим интерфейсом (при условии подключения внешнего монитора).
Основные характеристики
Идеальное решение для тестирования РЧ- и СВЧ-устройств и компонентов;
Высокая скорость развертки и широкий динамический диапазон минимизируют продолжительность испытаний и увеличивают продуктивность;
Отличная исправленная направленность обеспечивает низкую погрешность измерения;
Характеристика времени с возможностью временного стробирования для упрощения и ускорения процесса поиска и определения характера неисправностей;
Сетевой интерфейс для удаленного управления более надежный, чем USB, и работает быстрее, чем GPIB;
Стандартный съемный жесткий диск обеспечивает дополнительную безопасность данных при работе на проектах министерства обороны или в правительственных исследованиях;
Единый графический пользовательский интерфейс присущий всем устройствам линейки ShockLine;
Поддержка удаленной конфигурации с помощью SCPI-команд;
USB-порты для подключения периферийных устройств;
Корпус 2U для настольного применения или установки в стойку;
Размеры (В x Ш x Г): 108 x 484 x 590 мм;
Масса:
