Штуцер дискретный регулируемый ШДР 9К

Штуцер дискретный регулируемый ШДР 9К предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда нефть,  вода и газ.  Рабочее давление 70 Мпа. Условный размер проходного отверстия регулируемого органа 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 18;

20 мм.   Рабочая температура окружающей среды от -60°С до +40°С. Управление штуцером  ручное.  Регулируемый орган - золотник Ø50мм. Габаритные размеры, без учёта выводов для манометров, 241х140х100 мм.  Масса, не более 12,5 кг.

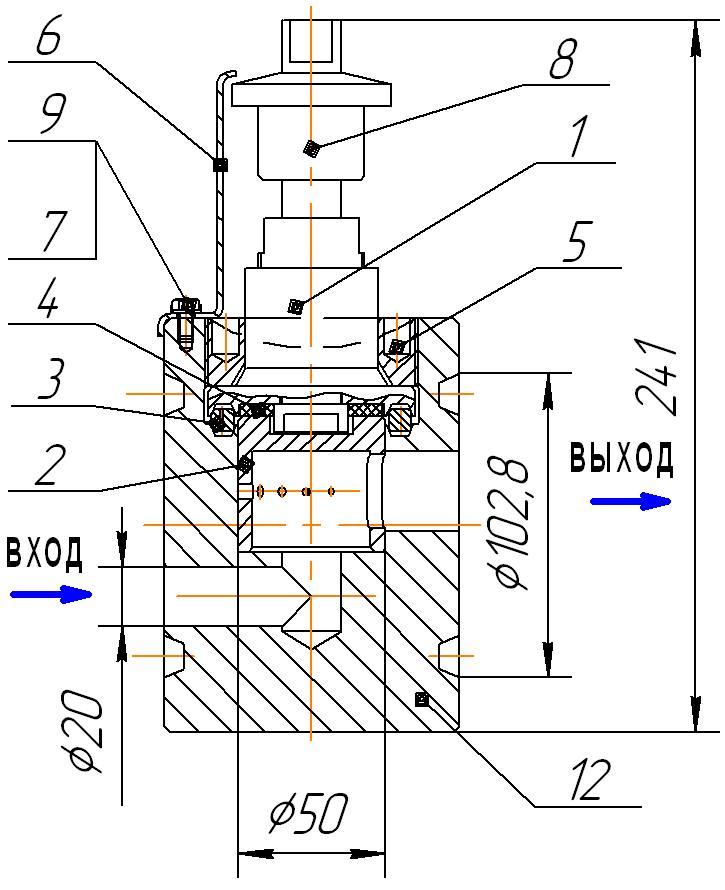

Штуцер состоит из корпуса 12 (с м. рис.1), в котором находится букса 1 и золотник 2. Букса 1 изображена отдельно на рисунке 2. Корпус буксы 1 (рис.1) уплотняется в корпусе 12 штуцера при помощи стальной прокладки 3, аналогичной прокладкам МН 5652-78. Корпус буксы 1, прижатый завернутой гайкой 3, через фторопластовую прокладку 4 фиксирует золотник 2 в рабочей зоне корпуса 12 штуцера. Золотник 2 имеет 11 отдельных окон в форме отверстий или прямоугольных окон, обеспечивая дискретное регулирование штуцера с условным проходом, соответствующим для отверстий от 0 до 20мм.. Указатель 6 показывает на лимбе 8 буксы расположение отверстий цилиндра и направление движения среды.
