Аппарат для дистилляции воды 220 В

1.Назначение

Аппарат предназначен для получения дистиллированной воды в небольших объемах при подготовке растворов веществ для химических экспериментов.

2.Технические характеристики, комплектность и устройство

Габаритные размеры в упаковке (дл. х шир. х выс.), см – 27 х24 х 11,5
Вес, кг, не более – 1, 13
Мощность нагревателя, Вт – 500
Напряжение питания, В/Гц – 220/50
Время закипания 02, л воды, мин., не более – 5
Производительность по конденсату, л/час, не более – 0,5

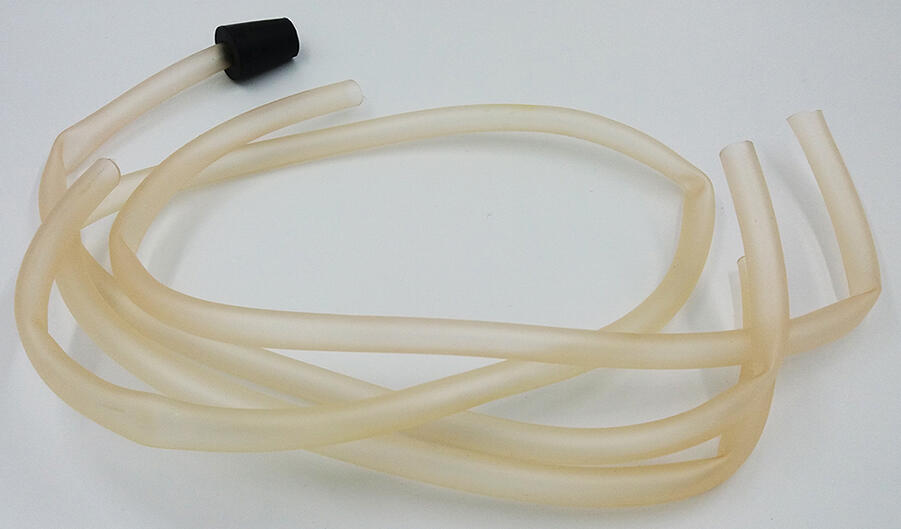

В комплект входит: - аппарат для дистилляции, смонтированный на панели -1 шт., - прямоточный холодильник – 1 шт., - компенсатор – 1 шт., - пробка резиновая с Г – образной стеклянной трубкой – 1 шт., - трубки ПВХ – 4 шт., - руководство по эксплуатации – 1 шт.

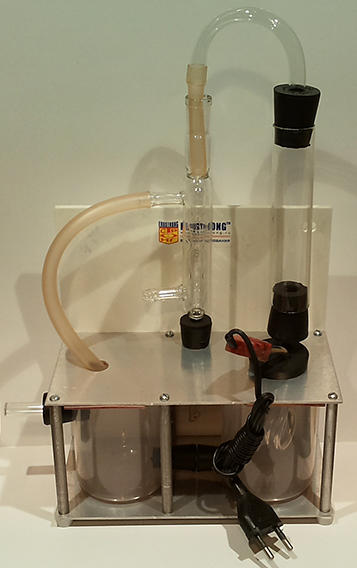

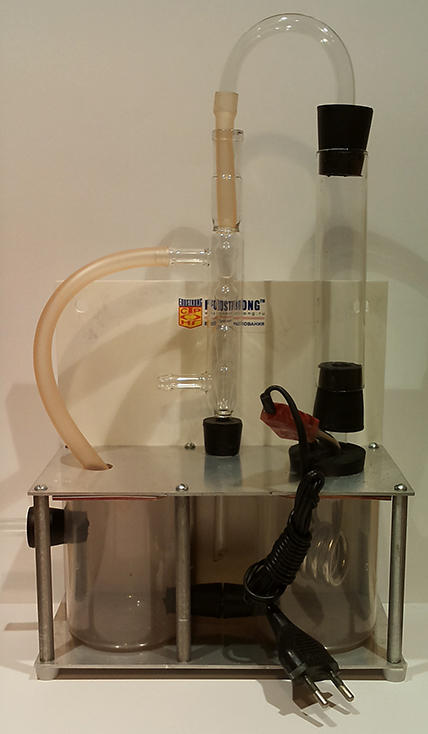

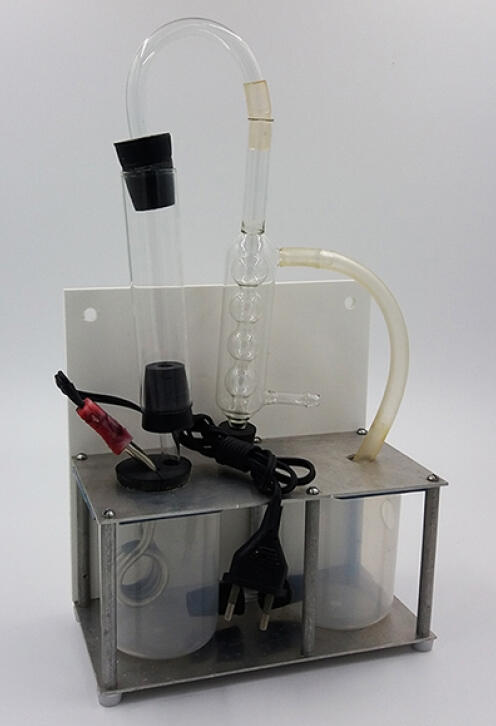

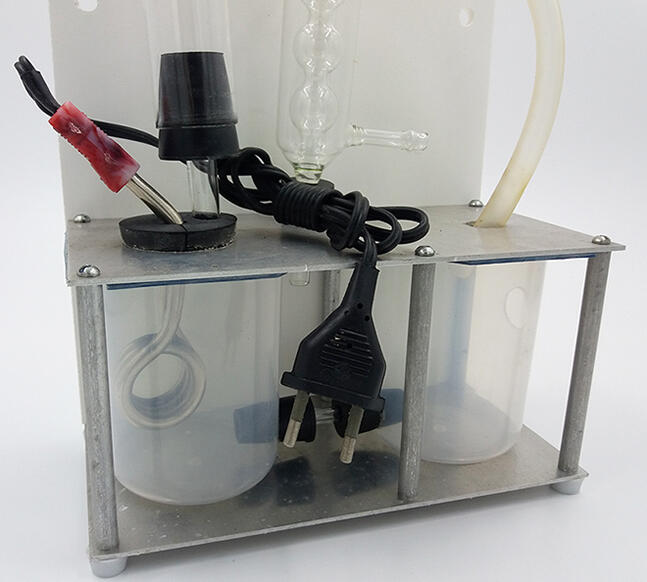

Прибор (рис) состоит парообразователя (термостойкий стакан (1) с электрическим бытовым нагревателем (2) и компенсатором (3) ), прямоточного холодильника (4) и компенсационного питательного сосуда (5). Питательный сосуд соединен с парообразователем (6) и имеет штуцер (7) для слива в канализацию излишков воды, чем обеспечивается постоянный уровень воды в парообразователе в процессе работы дистиллятора. Конструкцией прибора предусмотрена легкая замена электрического нагревателя в случае выхода его из строя. Прибор смонтирован на пластмассовой панели (10) позволяющей установить его на столе, либо подвесить на стену.

3.Порядок эксплуатации.

3.1.Установку дистиллятора (на столе или на стене) произвести рядом с водопроводом и канализационным сливом.
3.2.Шланг (8) холодильника присоединить, к водопроводному крану, а шланг со штуцера слива опустить в раковину. Открыть водопроводный кран так, чтобы заполнить парообразователь водой, а вода из сливного шланга текла тонкой струей.
3.3.Шланг с конденсатного штуцера (9) холодильника опустить в емкость для сбора дистиллированный воды. Емкость для сбора дистиллята установить ниже уровня прибора.
3.4.Включить в электросеть электронагреватель.

Во избежание выхода из строя прибора категорически запрещается включать электронагреватель без воды в парообразователе.

3.5.В процессе работы дистиллятора следить за поступлением воды в парообразователь, регулируя его по мере необходимости краном водопровода.
3.6.По завершению работы дистиллятора отключить его от электросети, перекрыть кран водопровода и слить оставшуюся в дистилляторе воду.

ВНИМАНИЕ! Дистиллятор используется только учителем.

4.Условия хранения.
Дистиллятор хранить в сухом отапливаемом помещении.

Соответствует ТУ 9661-006-77308642-06
“Приборы, аппаратура, устройства электрические учебные”

Сделано в России.
