Назначение пособия
Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии.
2. Краткое описание

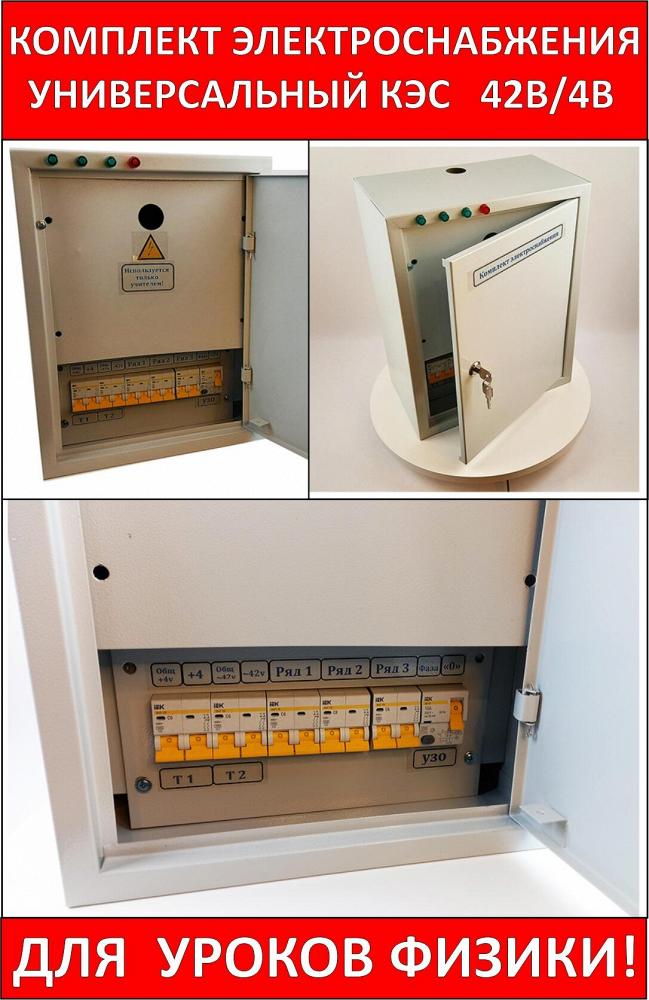

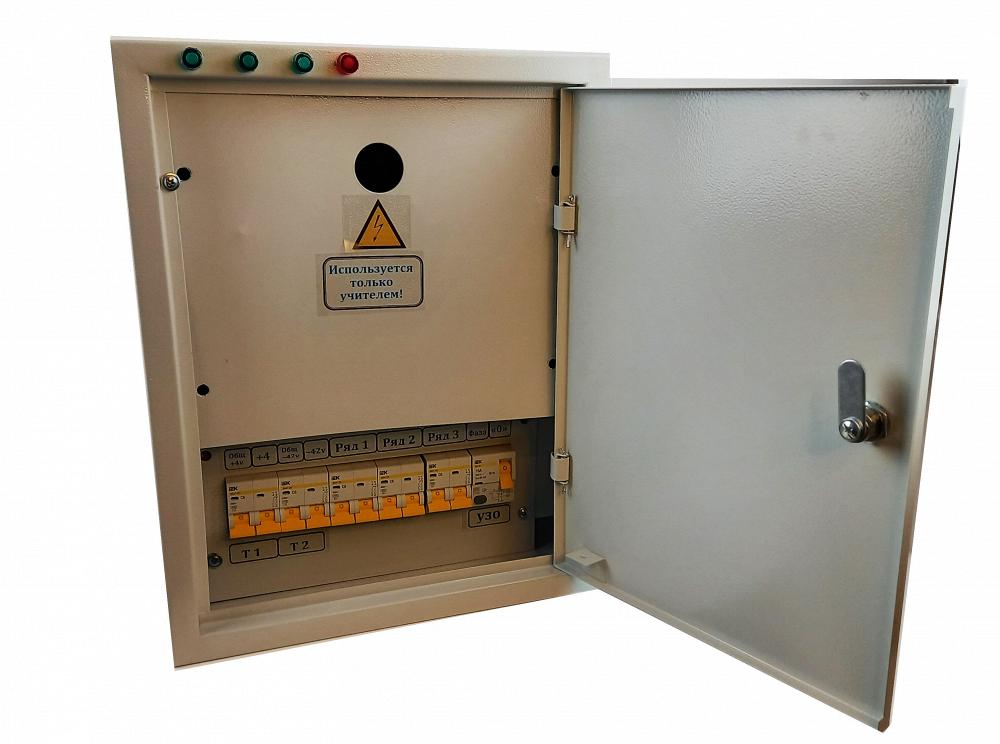

В жестком металлическом корпусе КЭС собраны:
- понижающий трансформатор 220/5/42 В мощностью 0,63 Ква;
- три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов;

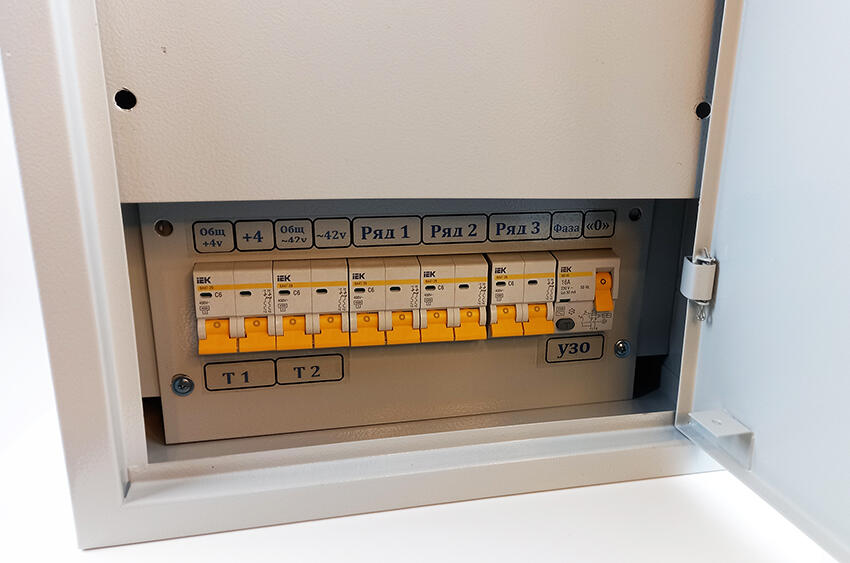

- автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп;
- АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др;
- Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В.
При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам.
При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3.
3. Комплект поставки
1. Комплект Электроснабжение (КЭС) - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
4. Основные технические характеристики
КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования. Основные электротехнические параметры приведены в таблице № 1:
Потребляемая мощность КВ-А, не более 0,8
Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60
Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38
От источника 4 В 4: 2,8
Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут)
Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут)
Габаритные размеры в мм:
Высота 390
Ширина 310
Глубина 180
Вес в граммах: 10000
