Преобразователь DC-DC LM2596 понижающий

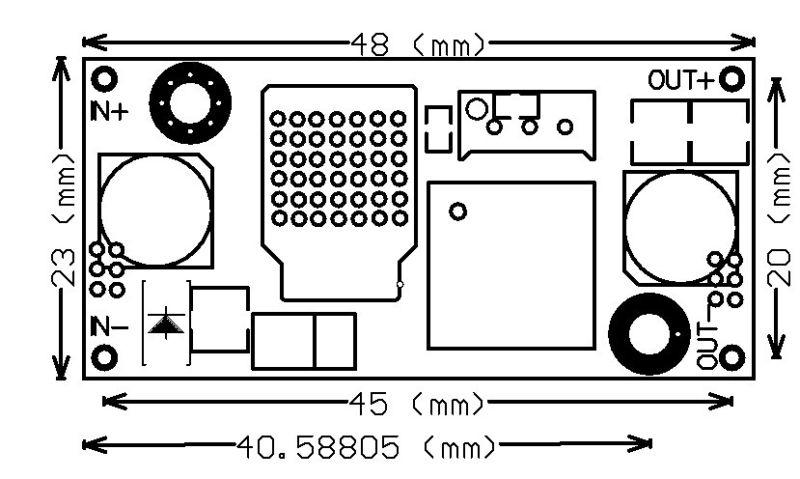

Понижающий импульсный преобразователь (LM2596) Основное назначение - создание лабораторных блоков питания с большим диапазоном регулировки напряжения, а также в качестве импульсного стабилизатора. Описание: Входное напряжение - 4,5-35В Выходное напряжение - 1,5-35В (регулируется) Ток- 2А,(Мах-3А) Частота преобразования - 150 КГц

Микросхема удобна в применении в качестве step–down конвертера: мощный биполярный ключ находится внутри, осталось добавить остальные компоненты регулятора — быстрый диод, индуктивность и выходной конденсатор, также возможно поставить входной конденсатор — всего 5 деталей.

В версии LM2596ADJ также потребуется схема задания выходного напряжения, это два резистора или один переменный резистор.

Имеет высокий КПД. Меньше нагревается если сравнивать с модулями на линейных стабилизаторах. Источник питания может применяться в широком спектре устройств. К безусловным достоинствам относится работа в ощутимом диапазоне входного напряжения. Вместе с большим КПД это дает хорошие результаты при последовательном включении DC–DC LM2596 с химическими источниками тока, солнечными панелями или ветряными генераторами.

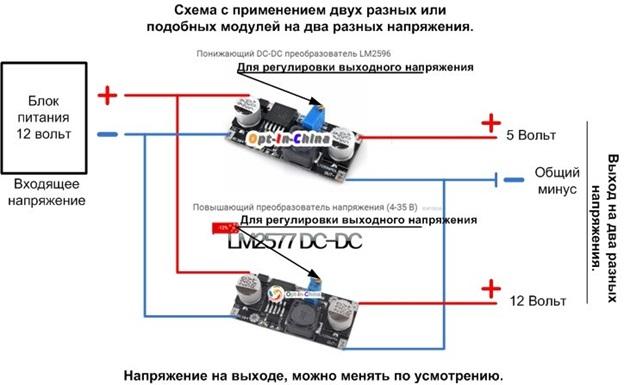

Дополнив преобразователь DC–DC LM2596 трансформатором, выпрямителем и фильтром получим блок питания. На входе стабилизатора напряжение должно быть большее выходного минимум на 1,5 В. При потреблении мощности от DC–DC LM2596 более десяти Вт следует применять средства охлаждения.

Принцип работы: управляемый ШИМ–сигналом мощный ключ внутри устройства посылает импульсы напряжения на индуктивность. В точке А x% времени присутствует полное напряжение, и (1–x)% времени напряжение равно нулю. LC–фильтр сглаживает эти колебания, выделяя постоянную составляющую, равную x * напряжение питания. Диод замыкает цепь, когда транзистор выключен.

Подробное описание работы

Индуктивность противится изменению тока через неё. При появлении напряжения в точке А дроссель создаёт большое отрицательное напряжение самоиндукции, и напряжение на нагрузке становится равно разности напряжения питания и напряжения самоиндукции. Ток индуктивности и напряжение на нагрузке постепенно растут.

После пропадания напряжения в точке А дроссель стремится сохранить прежний ток, текущий из нагрузки и конденсатора, и замыкает его через диод на землю — он постепенно падает. Таким образом, напряжение на нагрузке всегда меньше входного напряжения и зависит от скважности импульсов.

Схема преобразователя

Нестабилизированное напряжение подается на контакты модуля +IN, –IN. На входе установлены: ограничитель всплесков напряжения D1, конденсаторы C1 и С4 сглаживающие пульсации в напряжении, поступающем на модуль. Также эти компоненты снижают шумы, поступающие в общую сеть питания. Микросхема LM2596S-ADJ содержит мощный транзистор управляющий выходным напряжением в импульсном режиме.



Электрическая схема DC–DC LM2596

Выход микросхемы OUT вывод 2 подключается внутренним транзистором на короткое время к входу микросхемы – импульс. За это время происходит накопление энергии в индуктивности L1. Затем транзистор МС полностью отключает выход МС и энергия, запасенная в индуктивности, передается потребителю. Когда транзистор МС закрыт, то ток питания нагрузки проходит по цепи, в которую входит диод D3.

Так как частота коммутации высокая, то требуется небольшая индуктивность для такой схемы. Резисторы позволяют организовать петлю обратной связи подключенную к входу микросхемы FB. Для точной установки выходного напряжения преобразователь DC–DC LM2596 имеет многооборотный переменный резистор. Благодаря обратной связи, контролирующей выходное напряжение, происходит стабилизация. Конденсаторы C2, C3, C5 на выходе схемы снижают шумы в напряжении источника до незначительной величины. Выходное напряжение снимается с контактов платы +OUT, -OUT.

Высокий КПД и сниженный нагрев объясняется следующими причинами. Питание коммутируется мощным транзистором микросхемы, работающим в двух режимах: полностью открыт или закрыт. Сопротивление открытого транзистора очень низкое, при протекании через него тока нагрев мал. Через закрытый транзистор ток не течет – нагрева нет. D4 – диод Шотки, на нем малое падение напряжения и следовательно D4 почти не нагревается.

Стабилизация выходного напряжения происходит путем изменения скважности импульсов, управляющих транзистором. Для этого в микросхеме имеется ШИМ генератор, изменяющий скважность импульсов под действием напряжения, поступающего на вход 4 микросхемы. Частота генератора постоянна.

Офисы в г. Новосибирск, г. Кемерово, г. Новокузнецке

Заказать/купить можно по тел. 8-905-916-98-67 Сергей, e-mail: electro_kuzbas@mail .ru

Купить Преобразователь DC-DC LM2596 понижающий вы можете как с помощью сайта так и заказать по телефону в Новосибирске, Кемерово, Новокузнецке. По умолчанию на сайте указывается розничная цена Преобразователь DC-DC LM2596 понижающий, но она может быть ниже для оптовых фирм. Приобретая Преобразователь DC-DC LM2596 понижающий у нас, Вы получаете хорошие цены, грамотную техническую поддержку и оперативную доставку в любую точку России.

Если выбор оборудования вызывает у вас затруднения, позвоните либо напишите нам и мы быстро подберем нужную вам модель. Если вы заметили ошибку или неточность в описании Преобразователь DC-DC LM2596 понижающий на этой странице, просим позвонить либо написать нам об этом и мы исправим описание максимально быстро.

Xарактеристики, комплект поставки и внешний вид данного товара могут отличаться от указанных или могут быть изменены производителем без отражения в каталоге. Продавец оставляет за собой право на возможность пересмотра цены товара под заказ, согласно ст.485 п.3 ГК РФ.

Цена: 230 руб руб.
