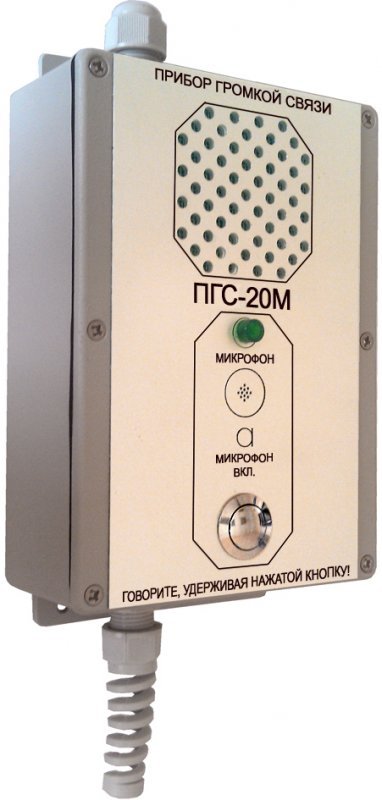

Прибор громкой связи (абонентский) влагозащищённый ПГС-20М предназначен для работы в системах связи между абонентами по двухпроводной линии в режиме симплекс.
Схема предусматривает работу в режиме «ВСЕ ГЛАВНЫЕ», т.е. любой абонент, включая и удерживая клавишу на передней панели прибора (при этом должен загореться индикатор включения микрофона), передаёт информацию, которая усиливается и воспроизводится всеми приборами громкой связи ПГС-20М, установленными в одной общей линии, а отвечает абонент или несколько абонентов, к кому информация обращена. Максимальное число абонентов, соединённых в одну линию – не более 20.
Прибор громкой связи (абонентский) ПГС-20М изготавливается во влагозащищённом корпусе из алюминиевого сплава в навесном исполнении, имеет встроенные влагозащищенный динамик с миларовым диффузором (мощностью 5 Вт) и микрофон; герметичные кабельные вводы.
На верхней боковой стенке ПГС-20М установлен кабельный ввод с влагозащитной заглушкой для подключения дополнительного громкоговорителя (max 10 Вт 8 Ом, рупорный громкоговоритель без трансформатора).
Питание устройства: переменное напряжение сети электропитания 220±22 В с частотой 50±1 Гц или постоянный источник электропитания +24±2 В.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество приборов, подключаемых одновременно в одну линию, шт. до 20 Диапазон воспроизводимых частот, кГц 0,315 – 6,5 Мощность встроенного громкоговорителя, не менее, Вт 5,0 Номинальное сопротивление нагрузки, не менее, Ом 8,0 Отношение сигнал/помеха, не менее, дБ 60 Потребляемая мощность изделием от сети переменного тока, не более, ВА 25 Габариты, мм 270х130х63 Масса, не более, кг 1,1 Номинальное напряжение питания 220В 50Гц/+24В
