Ограничители грузоподъёмности бесконтактные ОГБ-2 устанавливаются на подъёмные краны для автоматического выключения их при работе с недопустимыми грузами.
Ограничитель грузоподъёмности включают в системы управления (электрические, пневматические, гидравлические) краном так, что при достижении опасной перегрузки прекращаются недопустимые движения крана и подаются соответствующие сигналы. Бесконтактный ограничитель надёжен в работе, так как он не содержит быстроизнашивающихся трущихся узлов контактных преобразователей, промежуточных реле.
Ограничитель грузоподъёмности ОГБ-2 работоспособен в следующих условиях эксплуатации:
при изменении температуры окружающей среды от минус 40 до + 55 ?С; при относительной влажности окружающего воздуха до100% при температуре25 ?С; при изменении питающего напряжения на ±15% от номинального значения.

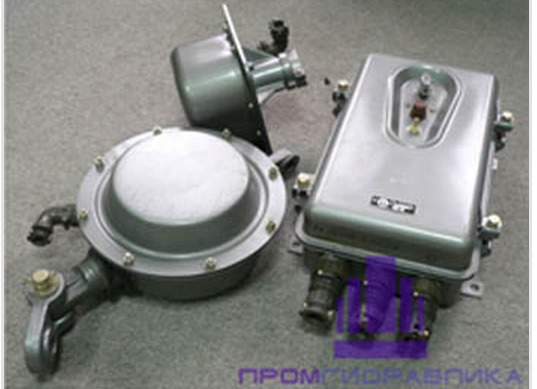

Ограничитель грузоподъёмности ОГБ-2 состоит из:
датчика усилий (ДУС); датчика угла (ДУГ); блока управления (БУ); панели сигнализации (ПС).
Технические характеристики ограничителя грузоподъемности ОГБ-2
Параметры ограничителя Значения Пределы номинальных нагрузок для датчика усилий (в зависимости от типа крана):
25-250 кгс
50-500 кгс
100-1000 кг
0,245-2,45 кН
0,49-4,9 кН
0,98-9,8 кН
Рабочий угол поворота выходного вала датчика угла (в зависимости от типа крана)
от 0 до 60
Напряжение питания постоянным током 12 ± 1,8. В или
24 ± 3,6. В
Потребляемая мощность, не более 10 Вт Габаритные размеры:
- датчик усилий
- датчик угла
- блок управления
- панель сигнализации
120x250x465 мм
135x175x185 мм
135x240x415 мм
78x120x200 мм
Масса:
- датчик усилий
- датчик угла
- блок управления
- панель сигнализации
11,0 кг
3,5 кг
6,0 кг
0,8 кг или 0,5
Для каждого типа крана выпускаются ограничители соответствующей модификации.
