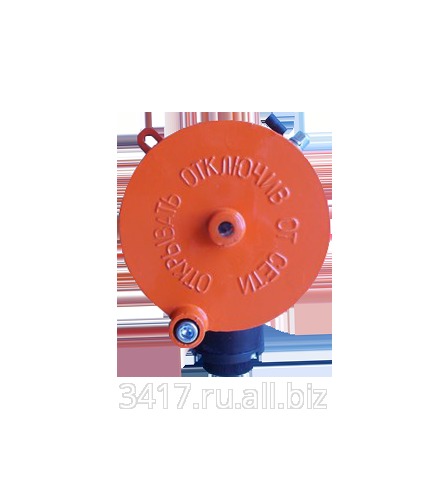

ИГМ-10 предназначен для автоматического, непрерывного измерения концентрации в окружающей атмосфере: метана (СН4), пропана (С3Н8), гексана (С6Н14), бутана (С4Н10)*, этилена (С2Н4)*, паров бензина*, суммы тяжёлых углеводородов (по пропану (С3Н8)), толуола (C6H5CH3) или ксилола (С6Н4(СН3)2)*, бензола (C6H6)*, диоксида углерода (CO2).
Область применения газоанализатора
Взрывоопасные зоны согласно маркировке взрывозащиты 1Exd[ib]IIBT6X, в которых возможно образование взрывоопасных смесей газов и паров с воздухом.
В приборе используется оптический сенсор MIPEX-02.
Данный сенсор работает с использованием технологии NDIR (non-dispersive infrared), основанной на избирательном поглощении газами инфракрасного излучения.
Основными элементами сенсора являются:
•светодиод с оптимизированным спектром излучения, •оптическая система, •фотодиод, специально созданный для этого датчика, •программно-аппаратный блок обработки сигнала
Преимущества сенсоров MIPEX-02:
большой срок эксплуатации (10 лет), низкое энергопотребление менее 5 милливатт (в 50 раз экономичнее конкурентных аналогов), устойчивость к воздействию агрессивной среды, устойчивость к дестабилизирующим температурным факторам.
Исполнения и модификации преобразователя ИГМ-10-Х-2Х
Модификация
Поверочный компонент
Диапазон измерений
Предел основной погрешности
Диапазон температуры окружающей среды
ИГМ-10-1-ХХ
метан (СН4)
0–100 %НКПР
±(3 +0.02*С) %НКПР
от -40°С до +65°С
ИГМ-10-2-ХХ
пропан (С3Н8)
0–100 %НКПР
±(3 +0.02*С) %НКПР
от -40°С до +65°С
ИГМ-10-3-ХХ
гексан (С6Н14)
0–50 % НКПР
±(3 +0.02*С) %НКПР
от -40°С до +65°С
ИГМ-10-4-ХХ
диоксид углерода (CO2)
0 – 2% об
±(0.01+0,05*С) %об.
от -40°С до +55°С
Модификация
Выходной сигнал
ИГМ-10-Х-20
Протокол MODBUS RTU по интерфейсу RS485. Кроме того, по отдельной линии, независимо от обмена по RS485, выдаётся сигнал “ALARM” при превышении измеренной величины концентрации заранее установленного порога. Имеется возможность настраивать этот порог по интерфейсу RS485.
ИГМ-10-Х-22
Протокол MODBUS RTU по интерфейсу RS232 (аппаратное управление потоком данных RTS/CTS),
Кроме того, предусмотрены две выделенные линии, на которых независимо от обмена по RS232 выставляются сигналы “ALARM1” и “ALARM2” (замыкание линий на общий провод СОМ), информирующие о состоянии преобразователя:
- линии “ALARM1” и “ALARM2” разомкнуты – норма, измеренная концентрация ниже предустановленных первого и второго порогов
- линия “ALARM1” замкнута на “СОМ”, “ALARM2” разомкнута – измеренная концентрация превысила первый порог
- линии “ALARM1” и “ALARM2” замкнуты на “СОМ” – измеренная концентрация превысила второй порог
- линия “ALARM1” разомкнута, “ALARM2” замкнута на “СОМ” – аппаратная ошибка (загрязнение оптики, отказ сенсора и пр.)
Имеется возможность настраивать пороги по концентрации, а также вариант сброса сигналов “ALARM1” и “ALARM2” (с квитированием и без) через RS232 интерфейс.
Общие технические характеристики:
Параметр
Значение
Метод измерения
ИК-абсорбционный
Способ забора пробы
Диффузионный
Срок службы
Не менее 8 лет
Быстродействие
Маркировка взрывозащиты
1Exd[ib]IIBT6X
Степень пыле-влагозащиты
IP65
Питание
От встроенной литий-ионной батареи большой ёмкости
Влажность
до 98% относительной влажности, без конденсации
Материал корпуса
Алюминий
Гарантийный срок
1 год
Частота опроса: ИГМ-10-Х-20 (RS485), не более ИГМ-10-Х-22 (RS232), не более
1 раз в 15 мин.
1 раз в 2 мин.
Время непрерывной работы от одной батареи не менее
1 год.
Габаритные размеры
115х95х220 мм
Вес
не более2 кг
