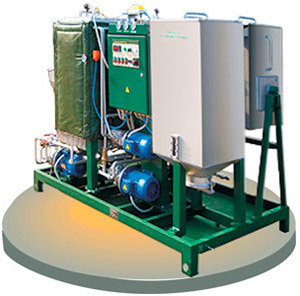

Установка регенерации масла типа СММ Р-0,7, УРМ-0,7
Установка регенерации масла УРМ 0,7 предназначена для регенерации (восстановления работоспособного состояния) электроизоляционных масел, вязкость которых при температуре 50°С не превышает 70 сСт.
Установка регенерации масла снижает кислотное число и тангенс угла диэлектрических потерь в десятки раз. Установка регенерации масла позволяет очистить и осветлить индустриальное масло с помощью отбеливающей глины.
Установка регенерации масла используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования напряжением до 1150 кВт (силовые трансформаторы, высоковольтные выключатели и другие).
Исполнение установки регенерации масла соответствует размещению при эксплуатации категории 4 и климатическому исполнению УХЛ согласно ГОСТ 15150-69.
Условия эксплуатации установки регенерации масел
температура окружающей среды от 283 до 308К (от плюс10 до плюс 35)?С;атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);высота над уровнем моря до 2000 м;помещение пожаровзрывобезопасное.
Установка регенерации масел УРМ состоит из:
блока регенерации;фильтр-пресса.
Устройство блока регенерации масел
Блок регенерации масла состоит из
маслонагревателя;двух реакторов;ёмкости промежуточной;насоса циркуляции;насосов закачки;насоса фильтрации;ёмкостей сорбента;отстойника;комплектного устройства управления;системы трубопроводов.
Блок смонтирован на металлической раме-поддоне.
Условия эксплуатации
температура окружающей среды от 283 до 308К (от плюс10 до плюс 35)°С;атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);высота над уровнем моря до 2000 м;помещение пожаровзрывобезопасное.
Технические характеристики установки
Параметр
Значение Установка регенерации масел УРМ-0,7 Расход сорбента, кг/т масла 40…50 Температура масла, °С 90…95 Мощность маслонагревателя, квт 60 Удельная поверхностная мощность маслонагревателя, Вт/см2 не более 1,1 Установленная потребляемая мощность, квт 67 Напряжение питания трёхфазной сети переменного тока частотой
50 гц, В 380 Габаритные размеры, мм не более
- длина
- ширина
- высота 2250
1350
1750 Масса (без фильтр-пресса), кг не более 1200 Фильтр-пресс РЗР 4-1У-001 Габаритные размеры, мм не более
- длина
- ширина
- высота 2400
1000
645 Масса,кг 915
