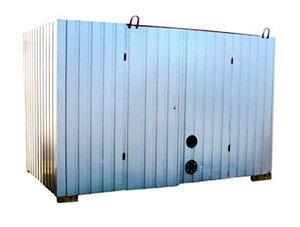

Установка для обработки трансформаторного масла УВМ-5 У1
Предназначена для термовакуумной обработки трансформаторного масла с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.). Установка может использоваться для нагрева оборудования горячим маслом и сушки твердой изоляции трансформатора.
Изготавливается по ТУ У 34.04624312.012-96 и имеет сертификаты соответствия в системах сертификации УкрСЕПРО и ГОСТ Р Госстандарта России.
Вид климатического исполнения — У1 по ГОСТ 15150-69.Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.Обслуживающий персонал — 1 человек.Экобезопасность — по ГОСТ 12.1.005-88.Пожаробезопасность — по ГОСТ 12.1.004-91.Электробезопасность — по ГОСТ 12.2.007.0-75.
Технисческие характеристики установки УВМ-5
Параметр Значение Производительность, м3/ч:
- в режиме обезгаживания, сушки и фильтрации
- в режиме нагрева и фильтрации, не менее 2...6
6 Параметры обработанного масла:
- объёмное газосодержание, %, не более
- массовое влагосодержание, г/т, не более
- содержание механических примесей, г/т, не более
- тонкость фильтрации, мкм
- класс чистоты по ГОСТ 17216, не хуже
- пробивное напряжение, кВ, не менее 0,1
10
10
5…20
9
70 Максимальная температура масла на вы- ходе в режиме нагрева, °С, не более 85 Давление на выходе, кг/см2, не менее 3,0 Мощность маслонагревателя, кВт 160 Удельная поверхностная мощность маслонагреревателя, Вт/см2, не более 1,15 Максимальная потребляемая мощность, кВт 200 Характеристики ловушки вымораживания:
- температура поверхности конденсации, °С, не выше
- площадь поверхности конденсации, м2, не менее минус 50
1,1 Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В 380-10%
+15% Габаритные размеры, мм, не более: 3200х2200х2200 Масса, кг, не более 3750
