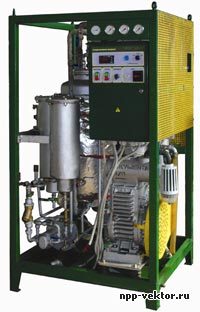

Станция масляная мобильная СМЦ-1,7
Назначение станции СМЦ-1,7
Станция масляная мобильная СМЦ-1,7 предназначена для очистки от механических примесей и воды, смазочных и электроизоляционных масел, вязкость которых при температуре 50 °С не превышает 70сСт, при помощи цеолита и с последующей регенерацией цеолита непосредственно на установке.
Станция используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования напряжением до 1150 кВ (силовые трансформаторы, высоковольтные выключатели и другие).
Исполнение установки соответствует размещению при эксплуатации категории 4 и климатическому исполнению УХЛ согласно ГОСТ 15150-69.
Условия эксплуатации СМЦ-1,7
температура окружающей среды +10...+35 °С;атмосферное давление от 84 до 106,7 кПа;высота над уровнем моря до 2000 м;помещение пожаровзрывобезопасное.
Технические характеристики станции СМЦ-1,7
Параметр Значение Производительность, м3/ч 1,7 Максимальная температура маслав режиме нагрева, °С Мощность маслонагревателя, кВт Удельная поверхностная мощность масло-нагревателя, Вт/ см2 0,6 Параметры переработанного масла
- массовое влагосодержание, г/т, не более
- тонкость фильтрации, мкм
10,0
5 Параметры режима регенерации цеолита:
- мощность воздухонагревателя, кВт;
- мощность парогенератора, кВт;
- температура пара при пропарке, °С;
- температура воздуха при сушке, °С;
- давление при вакууммировании, кгс/см2
12
15
150
250...300
(-0,85;-0,95) Суммарная емкость адсорберов, л 80 Установленнаямощность, кВт 20 Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В 380 Габаритные размеры, мм, не более 1000x1000x1800 Масса, кг, не более 1000
