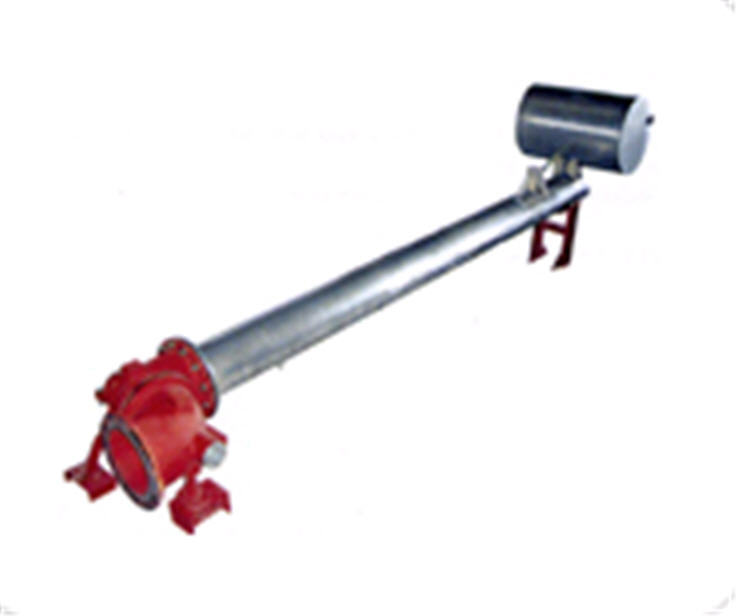

Плавающее заборное устройство ПЗУ-250 предназначено для откачки топлива из верхних слоев резервуара для газотурбинных установок, чтобы не допустить подачу загрязненного топлива и его застывания при минусовых температурах (не должно быть обводнения).
По устойчивости к воздействию климатических факторов внешней среды устройства изготавливаются в исполнениях У и УХЛ категории размещения 3 по ГОСТ 15150-69.
Пример обозначения при заказе:
ПЗУ-250 У3 ТУ 3689-075-10524112-2004, где
ПЗУ - плавающее заборное устройство;
250 - условный проход;
У3 - климатическое исполнение.
Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.
Технические характеристики Наименование параметров
Величина параметров
Условный проход DN
250
Рабочее давление, МПа, не более
0,25
Оптимальный уровень эффективного забора топлива с верхних слоев, м
4
Минимальный уровень эффективного забора топлива с верхних слоев, м
0,45
Габаритные размеры, мм, не более длина
4350
ширина
980
высота
620
Материал заборной трубы и поплавка
Алюминиевый сплав
Масса, кг, не более
198
